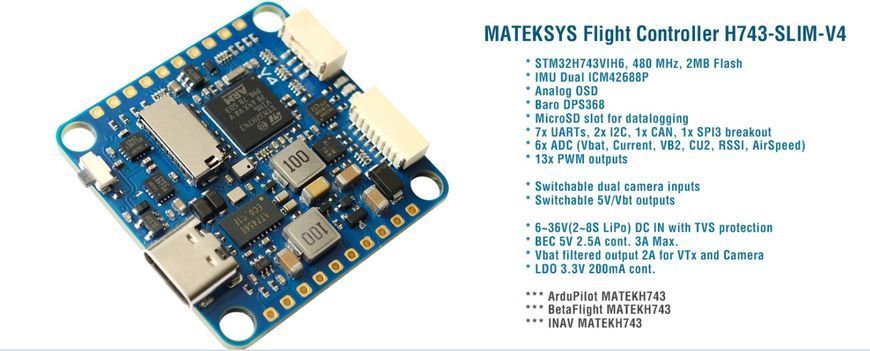

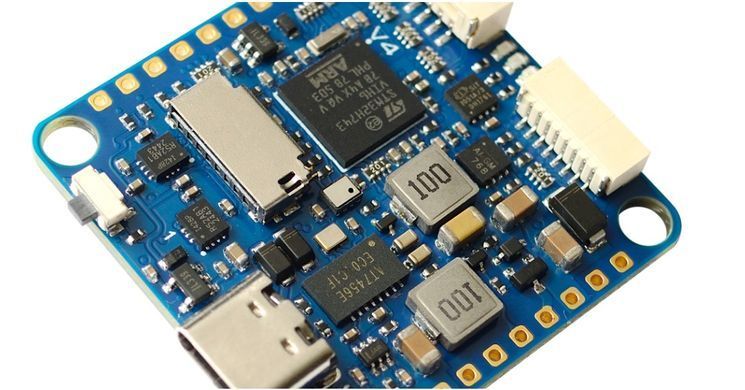

Характеристики ПЧ
- Мікроконтролер: STM32H743VIH6, 480 МГц, 1 МБ ОЗП, 2 МБ флеш-пам'яті
- IMU: Подвійний ICM42688P
- Бар: DPS368
- Екранний дисплей: AT7456E (SPI2)
- Чорний ящик: Роз'єм для карти MicroSD
- 7 UART (1, 2, 3, 4, 6, 7, 8) з вбудованою інверсією.
- 13 ШІМ-виходи (включаючи світлодіодний майданчик)
- 2 I2C
- 1 CAN
- 6 АЦП (VBAT, струмовий, RSSI, аналоговий AirSpeed, Vbat2, Cur2)
- 3x світлодіоди для FC STATUS (синій, червоний) та індикатор 3.3V (червоний)
- 1x роз'єм SPI3
- USB Type-C (USB2.0)
- 1x роз'єм JST-SH1.0_8pin (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
- 1x роз'єм JST-GH1.25_4pin (5V/CAN-H/CAN-L/G)
- Перемикач подвійних входів камери
- Перемикач живлення 5V 0r Vbat(2A) з фільтром
- Екранне меню DJI FPV підтримується будь-яким часом UART
Живлення
- Вхід Vbat: 6~36 В (2~8S LiPo) із захистом TVS
- BEC: 5 В 2,5 А безперервно (макс. 3 А)
- LDO 3,3 В: макс. 200 мА
- Фільтрований вихід VBat 2 А для VTx та камери
- Немає вбудованого датчика струму
- Контактна площадка АЦП Vbat2 підтримує макс. 69 В (дільник напруги: 1 К: 20 К)
- Статична потужність: 200 мА при 5 В з Betaflight, 150 мА при 5 В з ArduPilot
Прошивка FC
- ArduPilot: MATEKH743
- BetaFlight: MATEKH743
- INAV: MATEKH743
Фізичні характеристики
- Кріплення: 30,5 x 30,5 мм, Φ4 мм з люверсами Φ3 мм
- Розміри: 36 x 36 x 5 мм
- Вага: 7 г
Включаючи
- 1x H743-SLIM-V4
- 6x силіконових прокладок від M4 до M3
- 1x кабель JST-SH1.0_8pin, 5 см
- 2x JST-SH1.0_8pin роз’єми
- 1x JST-GH-4P до JST-GH-4P кабель для порту CAN, 20 см



| PWM PWM1~PWM13 are Dshot and PWM capable. However, mixing Dshot and normal PWM operation for outputs is restricted into groups, ie. enabling Dshot for an output in a group requires that ALL outputs in that group be configured and used as Dshot, rather than PWM outputs. If servo and motor are mixed in same group, make sure this group run lowest PWM frequency according to the servo specification. ie. Servo supports Max. 50Hz, ESC must run at 50Hz in this group. |
S1 | PB0 | 5 V tolerant I/O | PWM1 GPIO50 | TIM8_CH2N | Group1 |
| S2 | PB1 | 3.3 V tolerant I/O | PWM2 GPIO51 | TIM8_CH3N | ||
| S3 | PA0 | 5 V tolerant I/O | PWM3 GPIO52 | TIM5_CH1 | Group2 | |
| S4 | PA1 | 5 V tolerant I/O | PWM4 GPIO53 | TIM5_CH2 | ||
| S5 | PA2 | 5 V tolerant I/O | PWM5 GPIO54 | TIM5_CH3 | ||
| S6 | PA3 | 5 V tolerant I/O | PWM6 GPIO55 | TIM5_CH4 | ||
| S7 | PD12 | 5 V tolerant I/O | PWM7 GPIO56 | TIM4_CH1 | Gourp3 | |
| S8 | PD13 | 5 V tolerant I/O | PWM8 GPIO57 | TIM4_CH2 | ||
| S9 | PD14 | 5 V tolerant I/O | PWM9 GPIO58 | TIM4_CH3 | ||
| S10 | PD15 | 5 V tolerant I/O | PWM10 GPIO59 | TIM4_CH4 | ||
| S11 | PE5 | 5 V tolerant I/O | PWM11 GPIO60 | TIM15_CH1 | Group4 | |
| S12 | PE6 | 5 V tolerant I/O | PWM12 GPIO61 | TIM15_CH2 | ||
| LED | PA8 | 5 V tolerant I/O | PWM13 GPIO62 | TIM1_CH1 | Group5 | |
| SERVO13_FUNCTION 120, NTF_LED_TYPES neopixel | ||||||
| ADC | No pad 1K:10K divider builtin |
PC0 | 0~36V | on board battery voltage | BATT_VOLT_PIN BATT_VOLT_MULT |
10 11.0 |
| No pad | PC1 | 0~3.3V | on board current sensor | BATT_CURR_PIN BATT_AMP_PERVLT |
11 40 |
|
| Vbat2 Pad 1K:20K divider builtin |
PA4 | 0~69V | Vbat2 ADC | BATT2_VOLT_PIN BATT2_VOLT_MULT |
18 21.0 |
|
| Cur2 Pad | PA7 | 0~3.3V | Cur2 ADC | BATT2_CURR_PIN BATT2_AMP_PERVLT |
7 / |
|
| RSSI Pad | PC5 | 0~3.3V | RSSI ADC Analog RSSI |
RSSI_ANA_PIN RSSI_TYPE |
8 1 |
|
| AirS Pad 10K:10K divider builtin |
PC4 | 0~6.6V | AirS ADC Analog Airspeed |
ARSPD_PIN ARSPD_TYPE |
4 2 |
|
| I2C | I2C1
CL1/DA1 |
PB6/PB7 | 5 V tolerant I/O | Digital Airspeed I2C | ARSPD_BUS | 1 |
| MS4525 MS5525 DLVR-L10D |
ARSPD_TYPE | 1 3 9 |
||||
| Compass | COMPASS_AUTODEC | 1 | ||||
| I2C2
CL2/DA2 |
PB10/PB11 | 5 V tolerant I/O | on board Baro DPS368 | |||
| CAN | CAN1 | PD0/PD1 | 5 V tolerant I/O | F103/F303 CAN Node | CAN_D1_PROTOCOL CAN_P1_DRIVER |
1 1 |
| CAN GPS | GPS_TYPE | 9 | ||||
| CAN Compass | COMPASS_TYPEMASK | 0 | ||||
| CAN Airspeed sensor | ARSPD_TYPE | 8 | ||||
| UART | USB | PA11/PA12 | 5 V tolerant I/O | USB | console | SERIAL0 |
| RX7 TX7 RTS7 CTS7 | PE7/8/9/10 | 3.3 V tolerant I/O | UART7 | telem1 | SERIAL1 | |
| TX1 RX1 | PA9/PA10 | 5 V tolerant I/O | USART1 | telem2 | SERIAL2 | |
| TX2 RX2 | PD5/PD6 | 5 V tolerant I/O | USART2 | GPS1 | SERIAL3 | |
| TX3 RX3 | PD8/PD9 | 5 V tolerant I/O | USART3 | GPS2 | SERIAL4 | |
| TX8 RX8 | PE1/PE0 | 5 V tolerant I/O | UART8 | USER | SERIAL5 | |
| TX4 RX4 | PB9/PB8 | 5 V tolerant I/O | UART4 | USER | SERIAL6 | |
| TX6 RX6 | PC6/PC7 | 5 V tolerant I/O | USART6 | RC input/Receiver | SERIAL7 | |
| RX6 | SBUS/IBUS/DSM | |||||
| RX6 | PPM | |||||
ВХІД RC
Вивід Rx6, який за замовчуванням пов'язаний з входом таймера, може використовуватися для всіх протоколів приймача, що підтримуються ArduPilot, окрім CRSF, який вимагає справжнього UART-з'єднання. Однак двонаправлені протоколи, що включають телеметрію, такі як SRXL2 та FPort, при такому підключенні забезпечуватимуть лише RC без телеметрії.
Щоб дозволити CRSF та вбудовану телеметрію, доступну в приймачах Fport, CRSF та SRXL2, вивід Rx6 також можна налаштувати для використання як справжнього UART RX-виводу для використання з двонаправленими системами, встановивши BRD_ALT_CONFIG на «1». таким чином, він стає вхідним контактом RX порту SERIAL7.
З цією опцією,SERIAL7_PROTOCOL має бути встановлено на «23», та:
- PPM не підтримується.
- SBUS/DSM/SRXL підключається до контакту Rx6, але SBUS вимагає, щоб SERIAL7_OPTIONS було встановлено на «3».
- FPort вимагає підключення до Tx6 та SERIAL7_OPTIONS має бути встановлено на «7». Якщо телеметрія не працює, спробуйте встановити SERIAL7_OPTIONS= 135.
- CRSF також вимагає підключення Tx6, окрім Rx6, та автоматично забезпечує телеметрію. Встановіть SERIAL7_OPTIONS на «0».
- SRXL2 вимагає підключення до Tx6 та автоматично забезпечує телеметрію. Встановіть SERIAL7_OPTIONS на «4».
Будь-який UART також можна використовувати для підключення системи RC в ArduPilot, і він сумісний з усіма протоколами, окрім PPM. Див. Системи радіокерування для отримання детальнішої інформації.
Реле ArduPilot (PINIO)
- Камера-1 та Vsw увімкнено за замовчуванням
- Переконайтеся, що 2 камери налаштовані на однаковий відеоформат: PAL або NTSC.
# GPIO
- PD10 ВИХІД PINIO1 GPIO(81) // Перемикач живлення Vsw pad
- PD11 ВИХІД PINIO2 GPIO(82) // Перемикач камери
# RCx_OPTION: Опція входу RC
- 28 Реле 1 Увімк./Вимк.
- 34 Реле 2 Увімк./Вимк.
- 35 Реле 3 Увімк./Вимк.
- 36 Реле 4 Увімк./Вимк.
наприклад,
- ФУНКЦІЯ_РЕЛЕ 1 1
- ВИВ._РЕЛЕ 1 81 //Vsw GPIO
- ОПЦІЯ_RC7 28 //Реле ввімкнено/вимкнено, використовуйте канал 7 передавача для перемикання Vsw
- RELAY2_FUNCTION 1
- RELAY2_PIN 82 //Перемикач камери GPIO
- RC8_OPTION 34 //Реле 2 ввімкнено/вимкнено, використовуйте канал 8 передавача для перемикання камери
Налаштована функція буде активована, коли значення ШІМ допоміжного перемикача стане вищим за 1800. Вона буде деактивована, коли значення паде нижче 1200.
Перевірте значення ШІМ, що надсилається з передавача, коли перемикач має високий та низький рівень, використовуючи екран Початкове налаштування Планувальника місій > Обов'язкове обладнання > Калібрування радіо. Якщо воно не піднімається вище 1800 або нижче 1200, найкраще відрегулювати кінцеві точки сервоприводу в передавачі.
| BetaFlight | |||||
| PWM | S1 | PB0 | 5 V tolerant I/O | TIM3_CH3 | Motor |
| S2 | PB1 | 3.3 V tolerant I/O | TIM3_CH4 | ||
| S3 | PA0 | 5 V tolerant I/O | TIM5_CH1 | ||
| S4 | PA1 | 5 V tolerant I/O | TIM5_CH2 | ||
| S5 | PA2 | 5 V tolerant I/O | TIM5_CH3 | ||
| S6 | PA3 | 5 V tolerant I/O | TIM5_CH4 | ||
| S7 | PD12 | 5 V tolerant I/O | TIM4_CH1 | ||
| S8 | PD13 | 5 V tolerant I/O | TIM4_CH2 | ||
| S9 | PD14 | 5 V tolerant I/O | TIM4_CH3 | ||
| S10 | PD15 | 5 V tolerant I/O | TIM4_CH4 NO DMA | ||
| S11 | PE5 | 5 V tolerant I/O | TIM15_CH1 | Servo | |
| S12 | PE6 | 5 V tolerant I/O | TIM15_CH2 | ||
| LED | PA8 | 5 V tolerant I/O | TIM1_CH1 | 2812LED | |
| RX4 | PB8 | 5 V tolerant I/O | TIM16_CH1 | ||
| TX4 | PB9 | 5 V tolerant I/O | TIM17_CH1 |
| ADC | Vbat ADC, No pad 1K:10K divider builtin |
PC0 | 0~36V | on board battery voltage | scale 110 |
| Current ADC, No pad | PC1 | 0~3.3V | on board current sensor | scale external | |
| Vbt2 Pad 1K:20K divider builtin |
PA4 | 0~69V | Vbat2 ADC | scale 210 | |
| Cur2 Pad | PA7 | 0~3.3V | Current2 ADC | scale external | |
| RSSI Pad | PC5 | 0~3.3V | RSSI ADC | Analog RSSI | |
| AirS Pad 10K:10K divider builtin |
PC4 | 0~6.6V | AirS ADC | Analog Airspeed | |
| I2C | I2C1 CL1/DA1 |
PB6/PB7 | 5 V tolerant I/O | Digital Airspeed I2C | MS4525 |
| Compass | |||||
| I2C2 CL2/DA2 |
PB10/PB11 | 5 V tolerant I/O | on board Barometer | DPS368 | |
| UART | USB | PA11/PA12 | 5 V tolerant I/O | USB | |
| RX7 TX7 RTS7 CTS7 | PE7/8/9/10 | 3.3 V tolerant I/O | UART7 | USER | |
| TX1 RX1 | PA9/PA10 | 5 V tolerant I/O | USART1 | USER | |
| TX2 RX2 | PD5/PD6 | 5 V tolerant I/O | USART2 | USER | |
| TX3 RX3 | PD8/PD9 | 5 V tolerant I/O | USART3 | USER | |
| TX8 RX8 | PE1/PE0 | 5 V tolerant I/O | UART8 | USER | |
| TX4 RX4 | PB9/PB8 | 5 V tolerant I/O | UART4 | USER | |
| TX6 RX6 | PC6/PC7 | 5 V tolerant I/O | UART6_RX | PPM & Serial RX | |
| UART6_TX |
FPORT
|
Що нового в H743-slim-V4
- Збільшено вихідний струм BEC5V з 2A до 2,5A та збільшити фільтрований струм VBAT з 1A до 2A.
- Додано захист TVS для вхідної напруги.
- Додано захист для більшої кількості входів/виходів мікроконтролера.
- Замінено DPS310 на DPS368 (захист від води (IPx8), пилу та вологи).
- Інші функції, розташування контактів/контактних площадок такі ж, як і в попередній версії плати.
