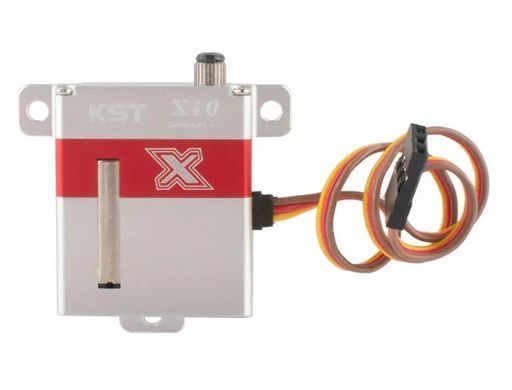

Цифровий сервопривід KST X10 V8.0 з металевим редуктором
KST X10 V8.0 — програмований цифровий сервопривід для радіокерованих моделей і механізмів позиціонування. Корпус завтовшки 10 мм дозволяє встановлювати його в конструкціях з обмеженим простором, а крутний момент до 10,8 кгс·см забезпечує значне зусилля для пристрою вагою 28 г.
Модель оснащена безколекторним двигуном, редуктором із загартованої сталі та алюмінієвим корпусом із CNC-обробкою.
Робоча напруга 4,8–8,4 В
Сервопривід підтримує живлення від 4,8 до 8,4 В із номінальною напругою 7,4 В. Це дозволяє використовувати його в системах зі стандартним і високовольтним живленням відповідно до характеристик бортового обладнання.
Зі збільшенням напруги зростає крутний момент і скорочується час переміщення. При 8,4 В заявлені показники становлять 10,8 кгс·см та 0,10 с на 60°.
Металевий редуктор та алюмінієвий корпус
Шестерні із загартованої сталі передають зусилля двигуна на вихідний вал. Два кулькові підшипники підтримують вал і сприяють плавності його обертання.
Корпус з алюмінієвого сплаву забезпечує жорсткість конструкції та допомагає відводити тепло. CNC-обробка дозволяє точно виготовляти деталі корпусу й посадкові місця.
Цифрове керування та програмування
KST X10 V8.0 підтримує програмування для налаштування за допомогою сумісного обладнання. Потенціометр забезпечує зворотний зв’язок за положенням вихідного вала.
Заявлений кут повороту становить ±50°, тобто 100° загалом. Параметри керувального сигналу — нейтральний імпульс 1520 мкс і частота 333 Гц.
Компактний формат
Габарити 30 × 10 × 35,5 мм роблять сервопривід зручним для тонких відсіків RC-моделей та компактних механізмів. Кабель довжиною 15 см дозволяє підключити його до розташованого поруч приймача або контролера.
Під час підбору потрібно враховувати необхідне зусилля, геометрію тяг, робочий хід і можливості джерела живлення.
Крутний момент і швидкість
| Напруга живлення | Крутний момент | Швидкість |
|---|---|---|
| 4,8 В | 6,2 кгс·см | 0,16 с/60° |
| 6,0 В | 7,5 кгс·см | 0,14 с/60° |
| 7,4 В | 9,5 кгс·см | 0,12 с/60° |
| 8,4 В | 10,8 кгс·см | 0,10 с/60° |
Основні характеристики
- Модель: KST X10 V8.0.
- Тип: цифровий, програмований.
- Номінальна напруга: 7,4 В DC.
- Діапазон живлення: 4,8–8,4 В DC.
- Двигун: безколекторний.
- Редуктор: шестерні із загартованої сталі.
- Корпус: алюмінієвий сплав із CNC-обробкою.
- Підшипники: 2 кулькові, 2BB.
- Датчик положення: потенціометр.
- Керувальний сигнал: 1520 мкс / 333 Гц.
- Кут повороту: ±50°.
- Довжина кабелю: 15 см.
- Робоча температура: від −10 до +65 °C.
- Габарити: 30 × 10 × 35,5 мм, допуск ±0,2 мм.
- Вага: 28 г ±10%.
