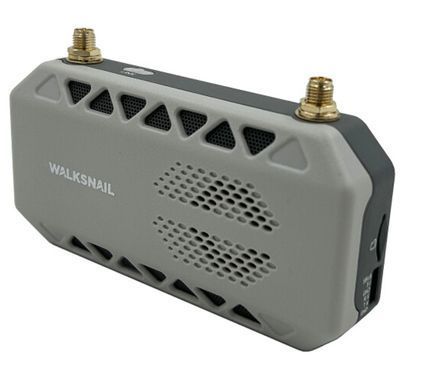

Цифровий FPV відеоприймач Walksnail Ascent VRX

Приймання цифрового відео Ascent HD

Walksnail Ascent VRX — зовнішній цифровий FPV відеоприймач для роботи з відеосистемою Ascent HD. Він приймає сигнал від сумісного передавача та виводить зображення через HDMI на FPV-окуляри, монітор або інший пристрій із відповідним відеовходом.

Модель Ascent VRX Industry дозволяє організувати перегляд відео з борту радіокерованої моделі на окремому екрані. Під час вибору передавача потрібно враховувати саме сумісність із системою Ascent HD: належність обладнання до бренду Walksnail сама по собі не підтверджує можливість спільної роботи.

HDMI-вихід із підтримкою Full HD

Приймач підтримує виведення відео через HDMI у форматах 1080p із частотою 60 або 50 кадрів за секунду та 720p із частотою 60 або 50 кадрів за секунду. Це дає змогу підібрати формат відповідно до можливостей підключеного дисплея.

Зовнішній HDMI-вихід зручний для використання FPV-окулярів із сумісним входом або наземного монітора. Перед підключенням необхідно перевірити підтримувані екраном режими, оскільки наявність HDMI-роз’єму не завжди означає сумісність з усіма форматами сигналу.

Гнучкі налаштування радіоканалу

Заявлений робочий діапазон Ascent VRX Industry становить 4,90–6,40 ГГц, кількість каналів — 42. Передбачено варіанти ширини смуги 2,5, 5, 10, 20 та 40 МГц. Ці значення характеризують ширину радіоканалу; автоматичне регулювання бітрейту є окремою функцією.

Приймач підтримує автоматичне перестроювання робочої частоти та автоматичну зміну бітрейту. Вони допомагають адаптувати відеозв’язок до поточних умов. Якість приймання також залежить від завад, відстані, перешкод, розташування антен і параметрів передавача.

Режими Smooth, High Quality та Long Range дозволяють обрати налаштування відповідно до пріоритету: плавності відео, якості зображення або роботи на більшій відстані.

Запис відео та екранна інформація

Слот microSD підтримує карти пам’яті місткістю до 256 ГБ для запису прийнятого відео. Збережені матеріали можна використовувати для перегляду польоту та аналізу окремих епізодів після завершення роботи.

Підтримка OSD дає змогу відображати службову інформацію у відеозображенні. Доступний набір даних залежить від підключеного обладнання та налаштувань системи.

Антени з поляризацією LHCP

Для приймача зазначені антени Red bird із лівою круговою поляризацією LHCP, підсиленням 2 dBi та роз’ємами RP-SMA. Їхній робочий діапазон становить 5,6–6,0 ГГц.

Діапазон антен вужчий за заявлений діапазон самого VRX. Під час вибору робочої частоти потрібно враховувати цю різницю, а також узгодженість поляризації антен приймача й передавача.

Живлення та розміщення

Walksnail Ascent VRX працює від джерела постійного струму з напругою 7,4–25,2 В. Для живлення використовується роз’єм DC 5,5 × 2,1 мм. Перед підключенням слід перевірити напругу та полярність джерела.

Корпус має розміри 114,3 × 64 × 24 мм, маса приймача становить 117,9 г. Такі габарити дозволяють розмістити модуль поруч із дисплеєм або інтегрувати його в переносну наземну станцію.

Переваги

• робота з цифровою відеосистемою Ascent HD;
• HDMI-вихід із підтримкою 1080p та 720p при 60/50 кадрів/с;
• запис відео на microSD місткістю до 256 ГБ;
• 42 канали та п’ять варіантів ширини смуги;
• автоматичне перестроювання частоти й регулювання бітрейту;
• режими Smooth, High Quality та Long Range;
• підтримка OSD;
• живлення 7,4–25,2 В.

Технічні характеристики приймача

• Бренд: Walksnail
• Назва: Ascent VRX
• Модель: Ascent VRX Industry
• Тип пристрою: цифровий FPV відеоприймач
• Відеосистема: Ascent HD
• Робочий діапазон частот: 4,90–6,40 ГГц
• Кількість каналів: 42
• Ширина смуги: 2,5 / 5 / 10 / 20 / 40 МГц
• Автоматичне перестроювання частоти: підтримується
• Автоматичне регулювання бітрейту: підтримується
• Режими: Smooth, High Quality, Long Range
• HDMI-вихід: 1080p60/50, 720p60/50
• Підтримка карт пам’яті: microSD до 256 ГБ
• Запис відео: підтримується
• OSD: підтримується
• Напруга живлення: 7,4–25,2 В
• Роз’єм живлення: DC 5,5 × 2,1 мм
• Розміри: 114,3 × 64 × 24 мм
• Маса: 117,9 г

Характеристики антен

• Модель: Red bird
• Робоча частота: 5,6–6,0 ГГц
• Поляризація: ліва кругова, LHCP
• Підсилення: 2 dBi
• КСХ: ≤1,3
• Роз’єм: RP-SMA
• Розміри: 24,8 × 15,3 мм
• Маса однієї антени: 3,5 г
