Характеристики
- Широкий діапазон вхідної напруги від 9 В до 55 В із захистом від перенапруги
- 2 незалежні понижувальні регулятори напруги
- ВИХІД-1 Vx, варіанти виходів 5 В / 6 В / 7,2 В / 12 В (5 В за замовчуванням). 4 А постійного струму, 5 А пікового. УВІМК./ВИМК. керується ШІМ-сигналом.
- ВИХІД-2 5 В (фіксований), 4 А постійного струму, 5 А пікового струму
- Пульсації на виході: 20 мВ (VIN=50 В, вихід 5 В при 4 А), 40 мВ (VIN=50 В, вихід 12 В при 4 А),

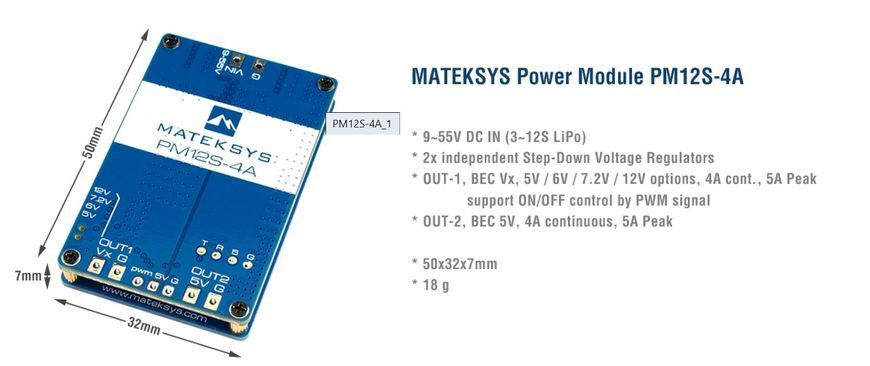

- Розмір та Вага: 50 x 32 x 7 мм, 18 г
- Упаковка: 1x PM12S-4A (без проводів)
Налаштування
1. Встановіть напругу OUT-1 (Vx)

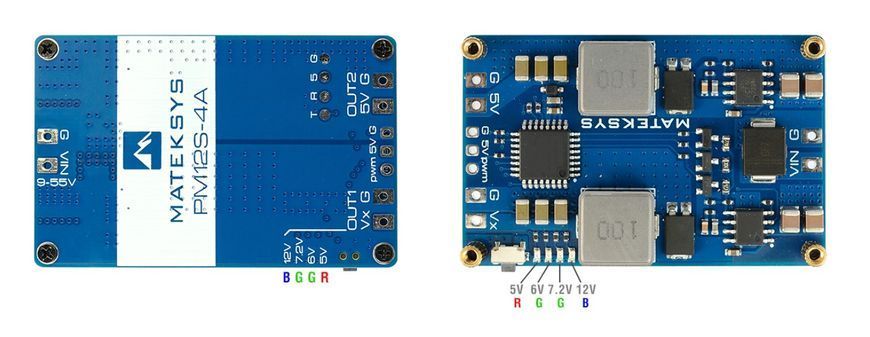

- Індикатори вихідної напруги: 5 В червоний, 6 В зелений, 7,2 В зелений, 12 В синій
- Натисніть і утримуйте кнопку протягом 3 секунд, щоб увійти в налаштування напруги OUT-1.
- Світлодіод на поточній вихідній напрузі блиматиме. Потім натисніть кнопку, щоб вибрати напругу між 5 В (червоний), 6 В (зелений), 7,2 В (зелений), 12 В (синій).
- Значення буде збережено, якщо протягом 3 секунд не буде натиснуто жодної кнопки.
2. ШІМ-керування
-
Частота та діапазон ШІМ: 50 Гц-330 Гц, 900-2100
- OUT-1 Вихід за замовчуванням увімкнено, якщо сигнал ШІМ не підключено
- Підключіть контакт ШІМ та заземлення до вільного каналу ШІМ на приймачі або контролері польоту.
- OUT-1 буде вимкнено, коли значення ШІМ допоміжного перемикача стане вищим за 1800. Він буде увімкнено, коли значення паде нижче 1200.
