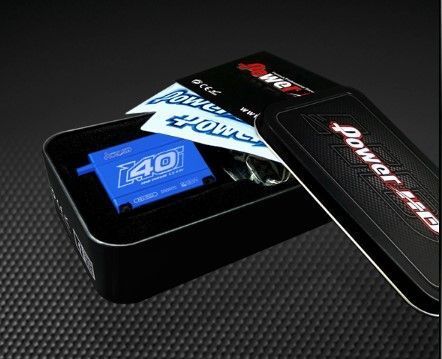

Сервопривід Power HD WH-40KG
Power HD WH-40KG — сервопривід із безсердечниковим двигуном, металевим редуктором і крутним моментом до 40 кгс·см. Модель призначена для встановлення в сумісні радіокеровані механізми, яким потрібне значне зусилля на вихідному валу. Робочий діапазон живлення становить 6,0–8,4 В постійного струму.
Можливості сервопривода залежать від напруги живлення. Під час вибору режиму роботи потрібно враховувати характеристики бортової електроніки, навантаження та геометрію механізму. Крутний момент вимірюється в кгс·см: фактичне зусилля на тязі залежить від довжини плеча качалки. Збільшення цього плеча збільшує переміщення тяги, але зменшує доступне зусилля.
Безсердечниковий двигун
У Power HD WH-40KG використовується безсердечниковий двигун. Така конструкція має низьку інерцію ротора, що допомагає швидко змінювати напрямок обертання. Це корисно для механізмів, які виконують часті коригування положення відповідно до команд керування.
На роботу всієї системи також впливають стан шарнірів, жорсткість кріплення та відсутність перекосів. Перед встановленням сервопривода варто переконатися, що рухомі деталі переміщуються вільно по всьому потрібному діапазону.

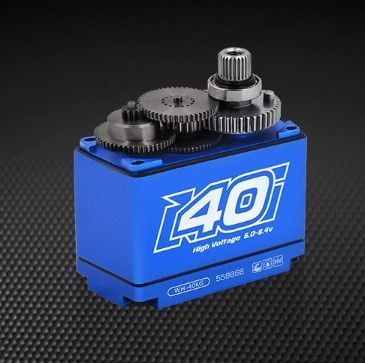

Металевий редуктор
Редуктор моделі містить шестерні зі сталі та алюмінію. Конструкція доповнена двома кульковими підшипниками, які підтримують обертання вала.
Для механізму з високим навантаженням важливо правильно підібрати качалку й надійно закріпити сервопривід. Кінцеві положення потрібно налаштувати так, щоб тяги не впиралися в обмежувачі. Це допомагає уникнути зайвого навантаження на двигун, редуктор і кріплення.
Підключення та налаштування
Джерело живлення має відповідати допустимій напрузі сервопривода й забезпечувати його роботу під навантаженням. Сумісність приймача або контролера необхідно перевіряти за параметрами керувального сигналу.
Для програмування виробник вказує сумісність із Program Box. Перед використанням програматора потрібно перевірити підтримку саме моделі WH-40KG.
Встановлення в модель
Перед монтажем слід звірити габарити корпусу, розташування кріплень і сумісність качалки з вихідним валом. Навіть за однакових зовнішніх розмірів сервоприводи можуть мати різні посадкові елементи. Після встановлення варто перевірити напрямок руху, нейтральне положення та хід механізму без навантаження.
Технічні характеристики
- Виробник: Power HD.
- Модель: WH-40KG.
- Робоча напруга: 6,0–8,4 В DC.
- Крутний момент при 6,0 / 7,4 / 8,4 В: 29 / 35 / 40 кгс·см.
- Заявлена швидкість при 6,0 / 7,4 / 8,4 В: 0,20 / 0,18 / 0,17 с.
- Двигун: безсердечниковий.
- Шестерні: сталь та алюміній.
- Підшипники: 2 кулькові.
- Керувальний сигнал: 1520 мкс / 333 Гц.
- Робоча температура: від −10 до +60 °C.
- Розміри: 40,7 × 20,5 × 38,5 мм.
- Вага: 82 г.
- Програмування: сумісний програматор Program Box.
