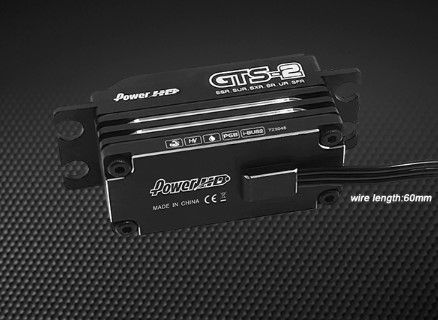

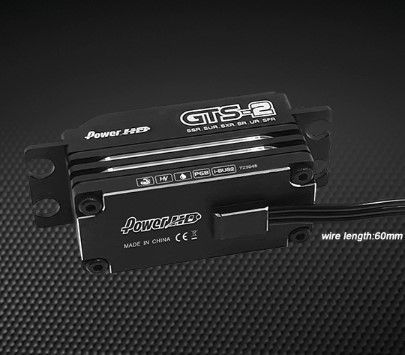

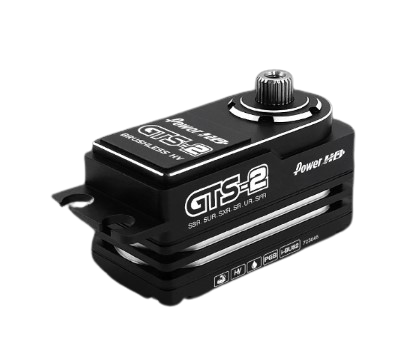

Сервопривід Power HD GTS-2
Power HD GTS-2 — низькопрофільний сервопривід із чотириполюсним безщітковим двигуном для радіокерованих моделей. Поєднання невеликої висоти корпусу, швидкого переміщення та крутного моменту до 23 кгс·см робить його придатним для сумісних механізмів керування з обмеженим простором для встановлення.
Низькопрофільна конструкція
Зменшена висота корпусу полегшує розміщення сервопривода в щільно скомпонованій моделі. Під час вибору важливо враховувати не лише зовнішні розміри, а й положення кріплень, доступний простір для качалки та траєкторію руху тяг.
Правильно підібране місце встановлення дозволяє прокласти кабель без натягу й уникнути його контакту з рухомими деталями. Для конкретної моделі варто заздалегідь визначити потрібну довжину проводу.
Чотириполюсний безщітковий двигун
У Power HD GTS-2 використовується безщітковий двигун із чотириполюсною конструкцією. Відсутність щітково-колекторного вузла усуває зношування щіток. Така конструкція підходить для механізмів із частими змінами напрямку руху.
Швидкість реакції всього механізму залежить також від налаштувань керування та стану механічних з’єднань. Надмірний люфт, перекоси або тугі шарніри можуть погіршувати результат навіть за високих характеристик самого сервопривода.

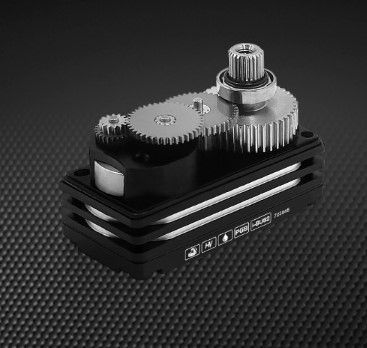

Металевий редуктор
Шестерні виготовлені з титану та алюмінієвого сплаву 7075. Редуктор передає зусилля двигуна на вихідний вал і качалку.
Для правильного використання доступного крутного моменту потрібно підібрати довжину плеча качалки. Більше плече збільшує переміщення тяги, але зменшує зусилля на ній. Тому геометрію привода слід узгоджувати з потрібним ходом і навантаженням.
Живлення та сумісність
Показники швидкості та крутного моменту залежать від напруги живлення. Джерело має відповідати допустимим параметрам сервопривода й забезпечувати роботу під навантаженням. Струм блокування слід враховувати під час підбору системи живлення.
Модель підтримує iBus2 та сумісний програматор Program Box. Доступні можливості налаштування залежать від підключеного обладнання. Частоту керувального сигналу потрібно вибирати з урахуванням підтримки з боку приймача або контролера.
Після встановлення необхідно перевірити нейтральне положення, напрямок обертання та кінцеві точки. Вільний рух тяг по всьому робочому діапазону допомагає уникнути перевантаження механізму.
Технічні характеристики
- Виробник: Power HD.
- Модель: GTS-2.
- Конструкція: низькопрофільна.
- Живлення: 6,0–8,4 В DC.
- Крутний момент при 6,0 / 7,4 / 8,4 В: 15 / 18 / 23 кгс·см.
- Заявлена швидкість при 6,0 / 7,4 / 8,4 В: 0,080 / 0,073 / 0,065 с.
- Струм блокування: 3,6 А.
- Двигун: чотириполюсний безщітковий.
- Шестерні: титан та алюмінієвий сплав 7075.
- Керувальний сигнал: 1520 мкс; 50–1666 Гц.
- Сумісність: iBus2, Program Box.
- Кабель із роз’ємом JR: 60 або 180 мм.
- Вага: 47 г або 49 г відповідно.
- Розміри: 41,0 × 20,0 × 23,6 мм.
- Робоча температура: від −10 до +60 °C.
