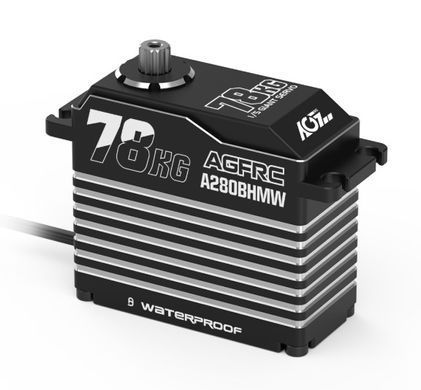

Сервопривід AGFRC A280BHMW 2S 78 кгс·см

Керування великою моделлю з високим зусиллям

AGFRC A280BHMW 2S — програмований цифровий сервопривід для великомасштабних радіокерованих моделей. Безщітковий двигун, сталевий редуктор і магнітний датчик положення поєднані в алюмінієвому корпусі із захистом IP67. Модель розрахована на механізми, яким потрібне значне зусилля та швидке переміщення.

При живленні 8,4 В крутний момент зупинки досягає 78 кгс·см, а поворот на 60° займає 0,082 с. Сервопривід підходить для кермового керування монстр-траків, баггі та краулерів масштабу 1/5. Його також можна застосовувати у великих авіамоделях і роботах-маніпуляторах за умови відповідності навантаження та монтажних розмірів.

Безщітковий двигун і посилена передача

Безщітковий двигун працює без щітково-колекторного вузла, тому не має зношування щіток. Це корисна конструктивна особливість для механізмів із численними робочими циклами та частою зміною напрямку руху.

Шестерні редуктора виготовлені з міцної сталі. Посилена конструкція передачі призначена для роботи зі значним зусиллям, а п’ять кулькових підшипників забезпечують опору обертових елементів. Вихідний шліц 15T має діаметр 7,8 мм — ці параметри потрібно враховувати під час вибору качалки.

Магнітний датчик положення

Магнітний датчик забезпечує зворотний зв’язок за положенням механізму. Цифрова електроніка використовує отримані дані для керування двигуном відповідно до вхідної команди.

Нейтральний імпульс становить 1520 мкс, частота керування — 333 Гц. Заявлений діапазон ширини імпульсу складає 500–2500 мкс, а кут переміщення — 180 ±10°. Мертва зона 2 мкс характеризує поріг реакції на невеликі зміни керувального сигналу.

Алюмінієвий корпус із радіатором

Корпус виготовлений з алюмінієвого сплаву AL6061-T6. Радіаторна конструкція сприяє відведенню тепла від внутрішніх компонентів під час роботи. Металева оболонка підтримує жорсткість вузла.

Клас IP67 передбачає пилонепроникність і захист під час тимчасового занурення у воду за визначених умов. Це важливо для позашляхових радіомоделей, які контактують із пилом, бризками та вологою. Захист IP67 не означає придатність до необмеженої роботи під водою.

Живлення 2S і вибір робочого режиму

AGFRC A280BHMW 2S працює від постійної напруги 4,8–8,4 В. При 4,8 В крутний момент зупинки становить 48 кгс·см, при 6,0 В — 58 кгс·см, а при 7,4 В — 66 кгс·см. З підвищенням напруги також скорочується час переміщення.

Крутний момент зупинки є граничним показником при заблокованому вихідному валу. Для тривалої роботи потрібно залишати запас за навантаженням, враховуючи довжину качалки та геометрію тяг.

Програмування та сумісність

Налаштування доступних параметрів виконується через USB-програматор AGF-SP V3. Для сервоприводів серії A280 функція Servo Neutral недоступна для програмування. При використанні апаратури Sanwa підтримується лише режим SHR.

Габарити моделі становлять 65,8 × 30 × 59 мм, маса нетто — 284,8 г. Кабель завдовжки 300 мм дозволяє організувати підключення з урахуванням розташування приводу та бортової електроніки.

Переваги AGFRC A280BHMW 2S

• Крутний момент зупинки до 78 кгс·см при 8,4 В.
• Швидкість переміщення 0,082 с/60° при 8,4 В.
• Безщітковий двигун.
• Посилений сталевий редуктор.
• П’ять кулькових підшипників.
• Магнітний датчик положення.
• Алюмінієвий корпус із радіаторною конструкцією.
• Захист IP67.
• Програмування через AGF-SP V3.

Технічні характеристики

• Бренд: AGFRC
• Модель: A280BHMW 2S
• Тип: цифровий програмований сервопривід великого розміру
• Робоча напруга: 4,8–8,4 В DC
• Тип двигуна: безщітковий
• Датчик положення: магнітний
• Матеріал шестерень: сталь
• Матеріал корпусу: алюмінієвий сплав AL6061-T6
• Підшипники: 5 кулькових
• Крутний момент зупинки при 4,8 В: 48 кгс·см
• Крутний момент зупинки при 6,0 В: 58 кгс·см
• Крутний момент зупинки при 7,4 В: 66 кгс·см
• Крутний момент зупинки при 8,4 В: 78 кгс·см
• Швидкість при 4,8 В: 0,126 с/60°
• Швидкість при 6,0 В: 0,110 с/60°
• Швидкість при 7,4 В: 0,095 с/60°
• Швидкість при 8,4 В: 0,082 с/60°
• Нейтральний імпульс: 1520 мкс
• Частота керування: 333 Гц
• Діапазон ширини імпульсу: 500–2500 мкс
• Мертва зона: 2 мкс
• Кут переміщення: 180 ±10°
• Вихідний шліц: 15T, діаметр 7,8 мм
• Програматор: AGF-SP V3
• Програмування Servo Neutral: не підтримується
• Сумісність із Sanwa: лише режим SHR
• Клас захисту: IP67
• Робоча температура: від −15 до +70 °C
• Довжина кабелю: 300 мм
• Калібр проводу: 22 AWG
• Розміри: 65,8 × 30 × 59 мм
• Маса нетто: 284,8 г
