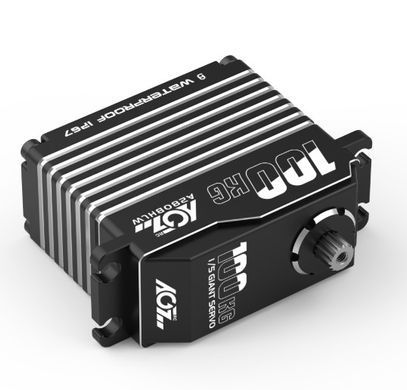

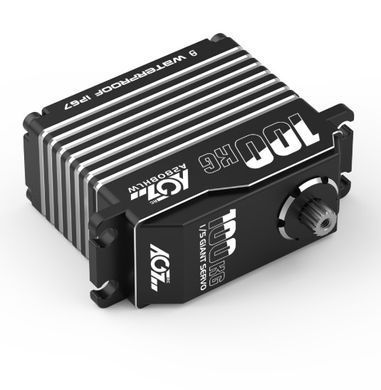

Сервопривід AGFRC A280BHLW 100 кгс·см із захистом IP67

Потужний привід для моделей масштабу 1/5

AGFRC A280BHLW — цифровий програмований сервопривід великого розміру для радіокерованих автомобілів та інших механізмів із високими навантаженнями. При живленні 8,4 В крутний момент зупинки досягає 100 кгс·см, а переміщення на 60° займає 0,110 с. Модель поєднує безщітковий двигун, сталевий редуктор і алюмінієвий корпус із захистом IP67.

Сервопривід підходить для монстр-траків, баггі, позашляховиків і краулерів масштабу 1/5. Його також можна використовувати у великих авіамоделях та інших конструкціях, якщо габарити, параметри керування й доступне зусилля відповідають вимогам механізму.

Позначення 100KG у назві стосується крутного моменту, а не маси пристрою. Фактична маса нетто становить 284,8 г.

Безщітковий двигун і посилена механіка

Безщітковий двигун працює без щітково-колекторного вузла, тому не має зношування щіток. Це корисна особливість для приводу, який часто змінює напрямок обертання та виконує численні коригувальні рухи.

Редуктор оснащений шестернями з міцної сталі. П’ять кулькових підшипників забезпечують опору обертових елементів механізму. Посилена передача дозволяє використовувати сервопривід у вузлах, де потрібне значне зусилля на вихідному валу.

Шліц 15T має діаметр 7,8 мм. Для правильної посадки качалки необхідно враховувати обидва параметри.

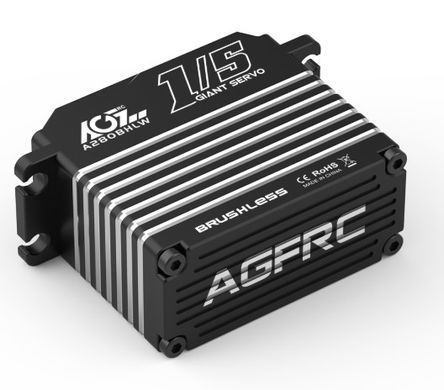

Алюмінієвий корпус із відведенням тепла

Корпус виготовлений з алюмінієвого сплаву AL6061-T6. Охолоджувальні канавки, виконані із застосуванням обробки на ЧПК, збільшують площу поверхні та сприяють відведенню тепла від внутрішніх компонентів.

Габарити сервоприводу становлять 65,8 × 30 × 59 мм. Великий корпус потребує відповідного монтажного місця, тому перед встановленням варто перевірити розміщення кріплень, качалки та тяги. Кабель завдовжки 300 мм дозволяє організувати підключення з урахуванням компонування моделі.

Магнітний датчик і захист IP67

Магнітний датчик забезпечує зворотний зв’язок за положенням. Цифрова електроніка використовує цю інформацію для керування двигуном відповідно до отриманої команди.

Клас IP67 передбачає пилонепроникність і захист під час тимчасового занурення у воду за визначених умов. Це корисно для позашляхових моделей, які контактують із пилом, бризками та вологою. Захист IP67 не означає придатність до постійної роботи під водою.

Живлення 2S і програмування

AGFRC A280BHLW працює від постійної напруги 4,8–8,4 В і підтримує використання в системах живлення 2S. При 6,0 В крутний момент зупинки становить 76 кгс·см, а при 7,4 В — 90 кгс·см. Максимальне значення 100 кгс·см доступне при 8,4 В.

Програмування параметрів виконується через AGF-SP V3. Для сервоприводів серії A280 функція Servo Neutral недоступна для програмування. При використанні апаратури Sanwa підтримується лише режим SHR.

Крутний момент зупинки є граничним показником при заблокованому валу. Для тривалої роботи механізму потрібно передбачати запас за навантаженням.

Переваги AGFRC A280BHLW

• Крутний момент зупинки до 100 кгс·см при 8,4 В.
• Швидкість переміщення 0,110 с/60° при 8,4 В.
• Безщітковий двигун.
• Сталеві шестерні та п’ять кулькових підшипників.
• Магнітний датчик положення.
• Алюмінієвий корпус з охолоджувальними канавками.
• Захист IP67.
• Програмування через AGF-SP V3.
• Формат для великомасштабних моделей.

Технічні характеристики

• Бренд: AGFRC
• Модель: A280BHLW
• Тип: цифровий програмований сервопривід великого розміру
• Робоча напруга: 4,8–8,4 В DC
• Тип двигуна: безщітковий
• Датчик положення: магнітний
• Матеріал шестерень: сталь
• Матеріал корпусу: алюмінієвий сплав AL6061-T6
• Підшипники: 5 кулькових
• Крутний момент зупинки при 4,8 В: 53 кгс·см
• Крутний момент зупинки при 6,0 В: 76 кгс·см
• Крутний момент зупинки при 7,4 В: 90 кгс·см
• Крутний момент зупинки при 8,4 В: 100 кгс·см
• Швидкість при 4,8 В: 0,180 с/60°
• Швидкість при 6,0 В: 0,150 с/60°
• Швидкість при 7,4 В: 0,125 с/60°
• Швидкість при 8,4 В: 0,110 с/60°
• Нейтральний імпульс: 1520 мкс
• Частота керування: 333 Гц
• Діапазон ширини імпульсу: 500–2500 мкс
• Мертва зона: 2 мкс
• Кут переміщення: 180 ±10°
• Вихідний шліц: 15T, діаметр 7,8 мм
• Програматор: AGF-SP V3
• Програмування Servo Neutral: не підтримується
• Сумісність із Sanwa: лише режим SHR
• Клас захисту: IP67
• Робоча температура: від −15 до +70 °C
• Довжина кабелю: 300 мм
• Калібр проводу: 22 AWG
• Розміри: 65,8 × 30 × 59 мм
• Маса нетто: 284,8 г
