Радіатор із вентилятором Raspberry Pi Active Cooler для Raspberry Pi 5

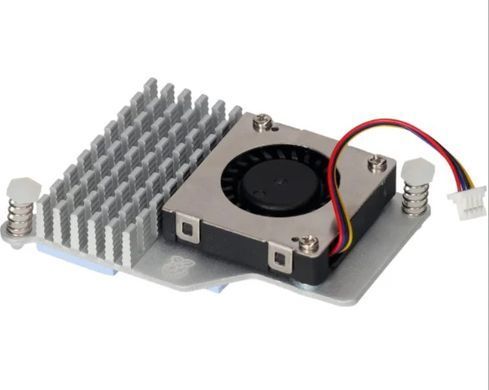

Raspberry Pi Active Cooler — активна система охолодження, розроблена спеціально для одноплатного комп’ютера Raspberry Pi 5. Вона поєднує цільний радіатор з анодованого алюмінію та нагнітальний вентилятор з автоматичним регулюванням швидкості. Конструкція враховує розташування компонентів і монтажних отворів плати, тому встановлюється на передбачені виробником місця кріплення.
Кулер допомагає відводити тепло під час тривалих обчислень, компіляції програм, роботи серверних служб та інших ресурсомістких завдань. Ефективність охолодження залежить від навантаження, температури навколишнього середовища та доступу повітря до вентилятора.

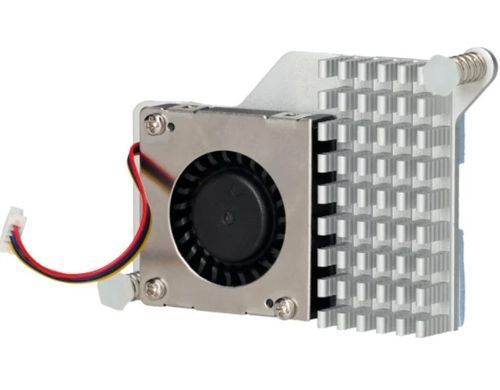

Алюмінієвий радіатор і спрямований потік повітря
Радіатор приймає тепло від компонентів плати через попередньо встановлені термопрокладки. Алюмінієва конструкція розподіляє його по своїй поверхні, а вентилятор створює потік повітря для подальшого відведення тепла.
Поєднання радіатора та активного обдування допомагає зменшувати нагрівання під навантаженням. Це знижує ймовірність температурного тротлінгу — автоматичного зменшення частоти процесора через високу температуру.
Автоматичне регулювання швидкості

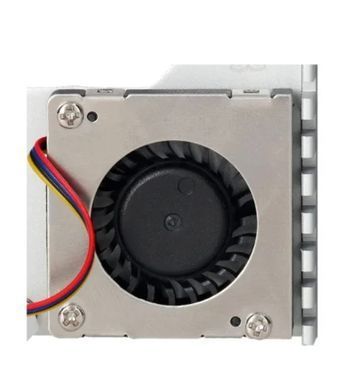

Raspberry Pi Active Cooler підтримує PWM-керування обертами та передавання сигналу тахометра. Швидкість вентилятора регулюється відповідно до температури процесора, тому він не повинен постійно працювати на максимальних обертах.
Максимальна швидкість становить 8000 об/хв із допуском ±15%, а максимальний повітряний потік — 1,09 CFM. Автоматичне керування дозволяє змінювати інтенсивність охолодження залежно від поточного навантаження.
Підключення до штатного FAN-роз’єму
Кулер отримує живлення 5 В безпосередньо від Raspberry Pi 5 через спеціальний 4-контактний роз’єм вентилятора. Цей інтерфейс забезпечує живлення, керування швидкістю та передавання даних про оберти.
Окреме джерело живлення для системи охолодження не потрібне. Підключення до штатного роз’єму спрощує монтаж і дозволяє використовувати температурне керування плати.
Встановлення за допомогою пружинних фіксаторів

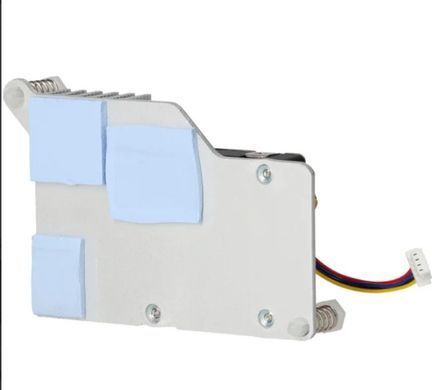

Для кріплення передбачені пружинні фіксатори, що встановлюються у відповідні отвори Raspberry Pi 5. Попередньо нанесені термопрокладки забезпечують тепловий контакт із компонентами, тому додавати термопасту під час штатного монтажу не потрібно.
Перед установленням слід зняти захисні плівки з термопрокладок, якщо вони є, та дотримуватися інструкції виробника. Повторне зняття кулера без потреби небажане, оскільки може погіршити стан термопрокладок і кріплень.
Застосування та сумісність
Active Cooler призначений для Raspberry Pi 5 і підходить для конфігурацій із різним обсягом оперативної пам’яті. Він корисний для навчальних стендів, домашніх серверів, систем автоматизації та робочих місць розробника.
Якщо плата встановлюється в корпус або використовується разом із платами розширення, потрібно перевірити наявність місця для кулера та вільного проходження повітря.
Технічні характеристики
- Тип пристрою: радіатор із вентилятором
- Модель: Raspberry Pi Active Cooler
- Сумісність: Raspberry Pi 5
- Тип охолодження: активне
- Матеріал радіатора: анодований алюміній
- Конструкція радіатора: цільна
- Кількість вентиляторів: 1
- Тип вентилятора: нагнітальний
- Максимальна швидкість: 8000 об/хв ±15%
- Максимальний повітряний потік: 1,09 CFM
- Напруга живлення: 5 В DC
- Підключення: 4-контактний FAN-роз’єм Raspberry Pi 5
- Керування швидкістю: PWM
- Тахометр: підтримується
- Термопрокладки: попередньо встановлені
- Кріплення до плати: пружинні фіксатори
