Модуль перетворювача Makerbase CANable V2.0 Pro S USB-CAN

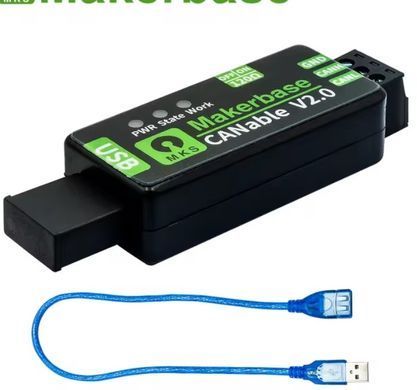

Makerbase CANable V2.0 Pro S — USB-CAN адаптер у корпусі для підключення комп’ютера до CAN-шини, перевірки обміну даними та налагодження електронного обладнання. Модель поєднує можливості платформи CANable V2.0 Pro з корпусним виконанням, зручним для роботи на стенді та перенесення між робочими місцями.
Версія Pro S має гальванічну розв’язку. За описом Makerbase, її функції та параметри відповідають CANable V2.0 Pro, а відмінності стосуються корпусу й компонування плати.
Гальванічна розв’язка
Ізоляція між USB-стороною та CAN-інтерфейсом електрично розділяє комп’ютер і підключену мережу. Це корисно під час налагодження контролерів, електроприводів та інших пристроїв з окремими джерелами живлення. Таке виконання допомагає зменшити вплив різниці потенціалів між частинами системи.

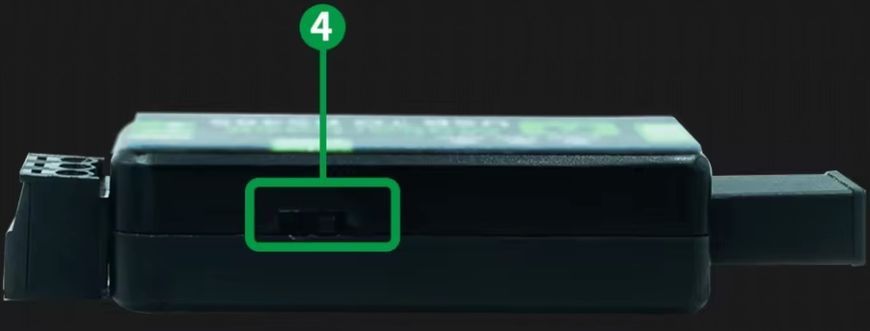

Корпус закриває плату від випадкового дотику під час звичайного використання. Адаптер зручно застосовувати як окремий інструмент для перевірки CAN-зв’язку.
Підтримка CAN і CAN FD
CANable V2.0 Pro S працює зі стандартами CAN 2.0A та CAN 2.0B зі швидкістю до 1 Мбіт/с. Для CAN FD виробник описує початкову підтримку у прошивці slcan із тестовими швидкостями 2 та 5 Мбіт/с. Використання цього режиму потребує відповідної прошивки та сумісного програмного забезпечення.
Аналіз повідомлень і перевірка обладнання
Адаптер передає CAN-повідомлення між комп’ютером і підключеними пристроями. За допомогою відповідної програми можна переглядати трафік, надсилати тестові кадри та спостерігати за реакцією обладнання. Це допомагає перевіряти обмін даними після складання або зміни налаштувань.
Зміст отриманих повідомлень залежить від протоколу конкретного пристрою. Для визначення значень параметрів потрібна документація цього обладнання або відповідний опис повідомлень.

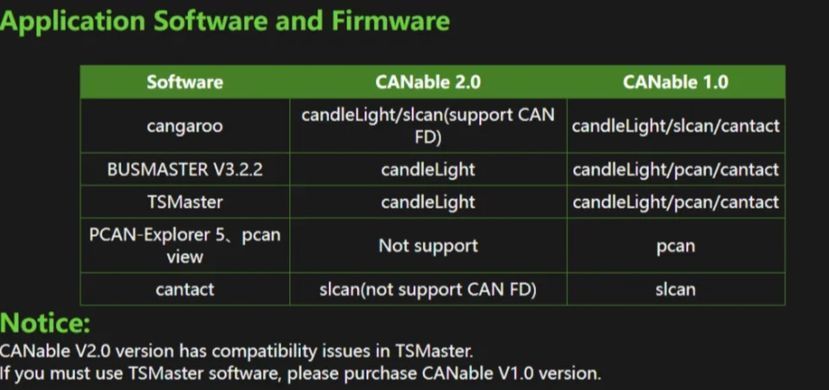

Прошивки та програмне середовище
Підтримуються slcan і candleLight. Із slcan адаптер працює через віртуальний послідовний порт, а відповідна прошивка candleLight дозволяє використовувати його як CAN-інтерфейс у Linux. Документація також описує роботу із SocketCAN та утилітами can-utils для приймання й передавання кадрів.

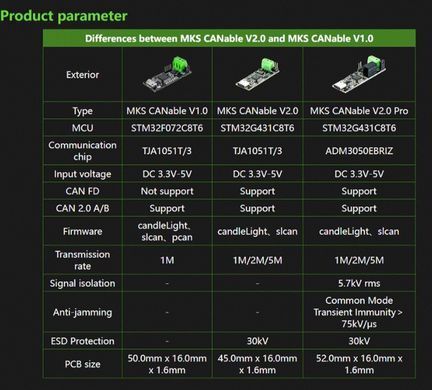

Технічні характеристики
- Тип пристрою: перетворювач USB-CAN
- Бренд: Makerbase
- Модель: CANable V2.0 Pro S
- Виконання: у корпусі
- Гальванічна розв’язка: є
- USB-інтерфейс: Type-C

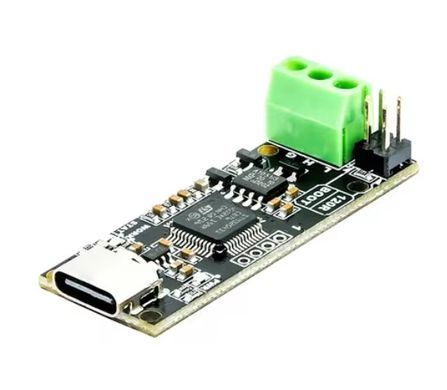

- Мікроконтролер: STM32G431C8T6
- Ядро: ARM Cortex-M4
- Тактова частота: до 170 МГц
- Стандарти CAN: CAN 2.0A, CAN 2.0B
- Швидкість класичного CAN: до 1 Мбіт/с
- CAN FD: із сумісною прошивкою та ПЗ
- Прошивки: slcan, candleLight
- Оновлення прошивки: через DFU та сумісний вебінструмент.
