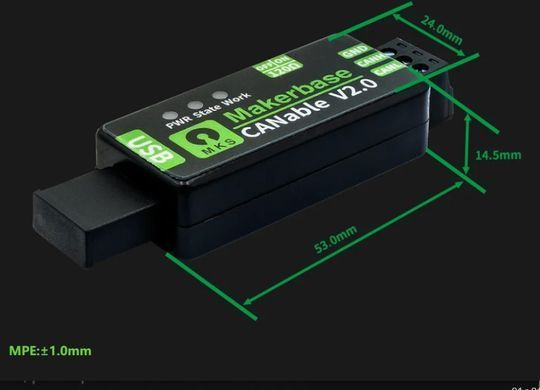

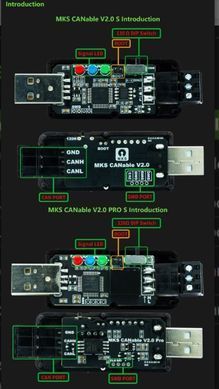

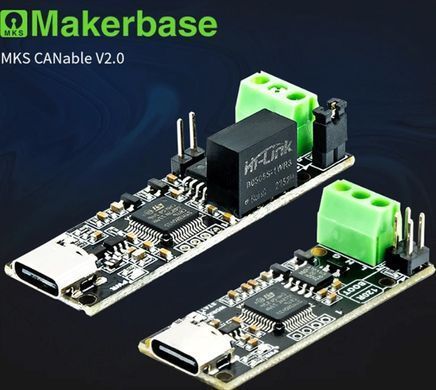

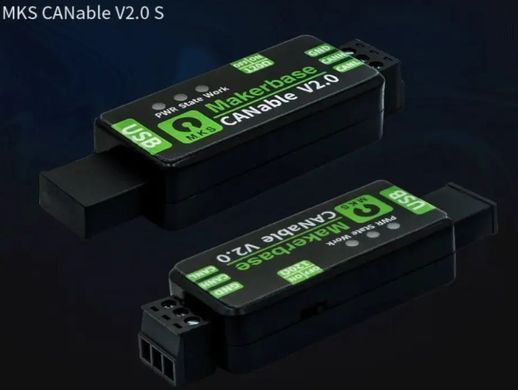

USB-CAN адаптер Makerbase MKS CANable 2.0 для аналізу CAN-шини
Makerbase MKS CANable 2.0 — адаптер для підключення комп’ютера до CAN-шини через USB. Пристрій використовується для приймання та передавання повідомлень, перевірки обміну даними й налагодження сумісного обладнання. Він стане корисним інструментом для розробників електроніки, інженерів і користувачів, які працюють із CAN-пристроями.
CANable 2.0 підтримує різні способи взаємодії з комп’ютером. Із прошивкою slcan адаптер визначається як віртуальний послідовний порт. Альтернативна прошивка candleLight дозволяє використовувати його як CAN-інтерфейс у Linux. Вибір прошивки залежить від робочого середовища та програмного забезпечення.
Підтримка CAN і CAN FD
Модель працює зі стандартами CAN 2.0A та CAN 2.0B на швидкості до 1 Мбіт/с. Для CAN FD виробник описує початкову підтримку у прошивці slcan з тестовими швидкостями 2 та 5 Мбіт/с. Доступність цього режиму залежить від установленої прошивки та програми на комп’ютері, тому підтримку CAN FD потрібно перевіряти для обраної конфігурації.
Апаратна платформа та підключення

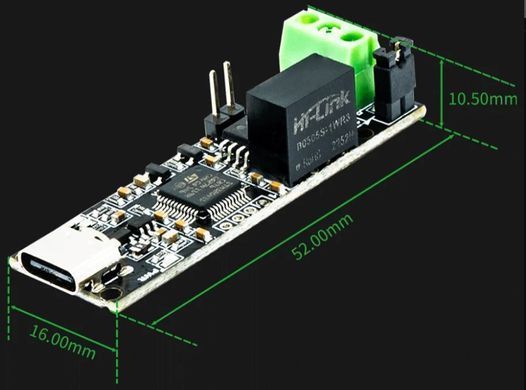

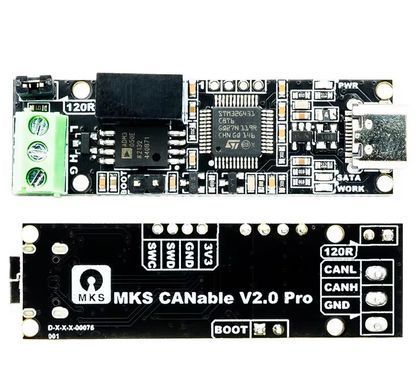

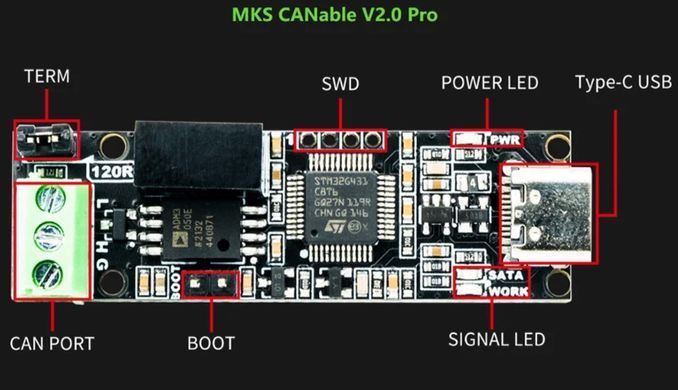

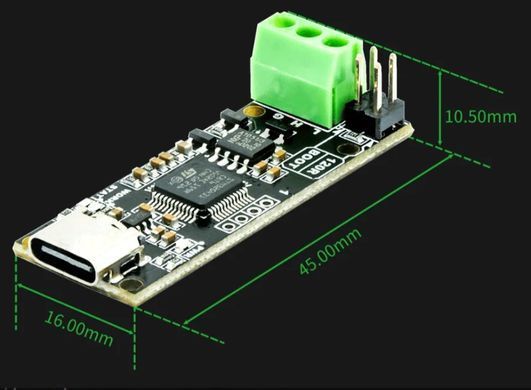

Основою адаптера є мікроконтролер STM32G431C8T6 з ядром ARM Cortex-M4 і робочою частотою до 170 МГц. Для підключення до комп’ютера передбачено роз’єм USB Type-C. Термінувальний резистор можна вмикати або вимикати перемичкою відповідно до схеми CAN-мережі.
Робота з програмами аналізу
У Linux адаптер можна використовувати з SocketCAN та утилітами can-utils. Вони дозволяють переглядати отримані повідомлення, передавати тестові кадри й спостерігати за обміном у мережі. Для slcan документація описує підключення через slcand. Такий формат зручний для перевірки реакції обладнання на команди та пошуку проблем зв’язку.
Оновлення прошивки
Передбачене оновлення програмного забезпечення через DFU та вебінструмент. Це дозволяє підготувати адаптер до роботи з потрібним програмним середовищем. Перед оновленням необхідно вибрати прошивку, що відповідає апаратній версії пристрою.
Технічні характеристики
- Тип пристрою: адаптер USB-CAN
- Виробник: Makerbase
- Модель: MKS CANable 2.0
- Мікроконтролер: STM32G431C8T6
- Ядро: ARM Cortex-M4
- Частота процесора: до 170 МГц
- Інтерфейс підключення: USB Type-C
- Стандарти CAN: CAN 2.0A, CAN 2.0B
- Швидкість класичного CAN: до 1 Мбіт/с
- CAN FD: залежить від прошивки та ПЗ
- Прошивки: slcan, candleLight
- Термінувальний резистор: із керуванням перемичкою
- Оновлення прошивки: підтримується.
