Мікрокомп’ютер Orange Pi AIpro 20T для штучного інтелекту

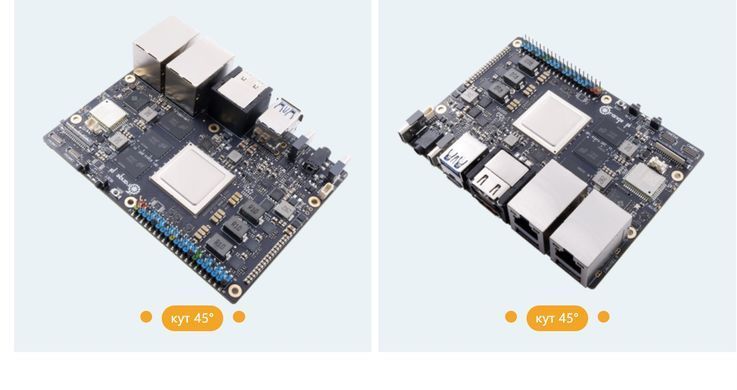

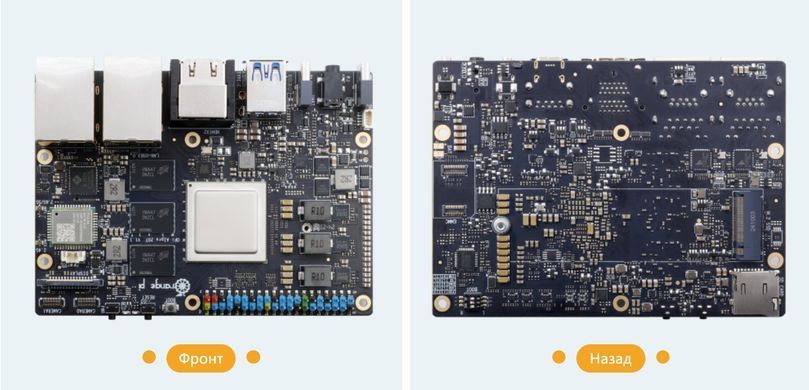

Мікрокомп’ютер Orange Pi AIpro 20T

Orange Pi AIpro 20T — одноплатний комп’ютер для розробки застосунків штучного інтелекту, комп’ютерного зору та локальної обробки даних. Платформа поєднує чотириядерний 64-бітний процесор, інтегровану графіку й окреме обчислювальне ядро для ШІ із заявленою продуктивністю 20 TOPS.

Модель передбачає конфігурації з 12 або 24 ГБ оперативної пам’яті LPDDR4X. Два порти Ethernet 2,5 Гбіт/с, інтерфейси камер і можливість установлення SSD дозволяють використовувати плату для навчальних стендів, перевірки алгоритмів, робототехніки та систем автоматизації.

Процесор і прискорення штучного інтелекту

Обчислювальна частина містить чотири ядра TAISHANV200M із частотою 1,6 ГГц та ядро штучного інтелекту DaVinci V300 із частотою 1,224 ГГц. CPU виконує загальні програмні задачі, а спеціалізований прискорювач призначений для обробки сумісних нейромереж.

Orange Pi AIpro 20T можна застосовувати для класифікації зображень, виявлення об’єктів і перевірки моделей машинного навчання. Фактична швидкість роботи залежить від моделі, формату даних, програмного середовища та підтримки операцій прискорювачем.

Оперативна пам’ять 12 або 24 ГБ

Плата доступна з оперативною пам’яттю LPDDR4X обсягом 12 або 24 ГБ із заявленою швидкістю передавання даних 4266 Мбіт/с. Вибір конфігурації залежить від розміру робочих даних і кількості одночасно запущених процесів.

Позначення 20T характеризує заявлену продуктивність ШІ, тому саме по собі не визначає обсяг оперативної пам’яті. Для конкретної товарної позиції RAM потрібно зазначати відповідно до її модифікації.

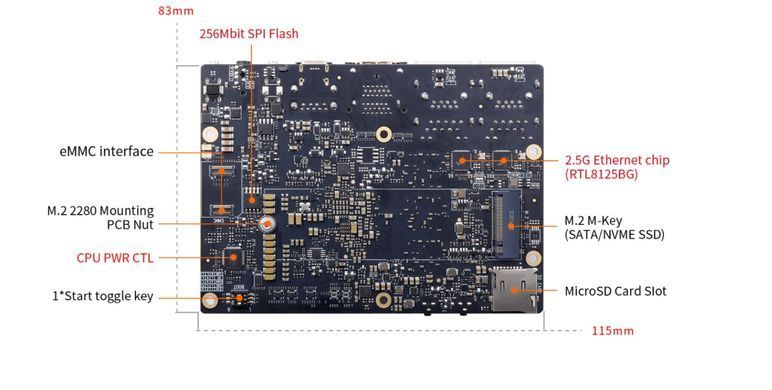

Накопичувачі SATA, NVMe та eMMC

Інтерфейс M.2 підтримує сумісні SATA або NVMe SSD формату 2280. Накопичувач можна використовувати для операційної системи, програм, моделей нейромереж, зображень і результатів обчислень.

Також передбачені слот microSD, SPI Flash обсягом 32 МБ і можливість підключення зовнішнього модуля eMMC на 32, 64 або 256 ГБ. Наявність SSD чи eMMC та їх місткість залежать від конфігурації товару.

Два Ethernet і вбудований бездротовий зв’язок

Два порти Ethernet зі швидкістю до 2,5 Гбіт/с кожен дозволяють підключати плату до різних мереж або організовувати обмін даними з мережевим обладнанням. Це зручно для серверних прототипів, систем збору інформації та тестування мережевих застосунків.

Для бездротового підключення передбачені дводіапазонний Wi-Fi 5 та Bluetooth 4.2 із підтримкою BLE. Вони дозволяють працювати із сумісною периферією та підключатися до локальної мережі без окремого USB-адаптера.

Підключення дисплеїв і камер

Orange Pi AIpro 20T оснащений двома виходами HDMI 2.0 із заявленою підтримкою до 4K при 60 кадрах/с. Для сумісного вбудованого дисплея є чотирилінійний інтерфейс MIPI DSI.

Два чотирилінійні інтерфейси MIPI CSI призначені для підключення камер. Таке оснащення підходить для розробки систем відеоаналізу, інтерактивних терміналів і прототипів машинного зору. Доступні режими залежать від камер, дисплеїв і драйверів.

USB та 40-контактний роз’єм розширення

Для периферії передбачені три порти USB 3.0 Host та USB Type-C 3.0 із підтримкою режимів Host/Device. Окремий Type-C використовується для послідовної консолі налагодження.

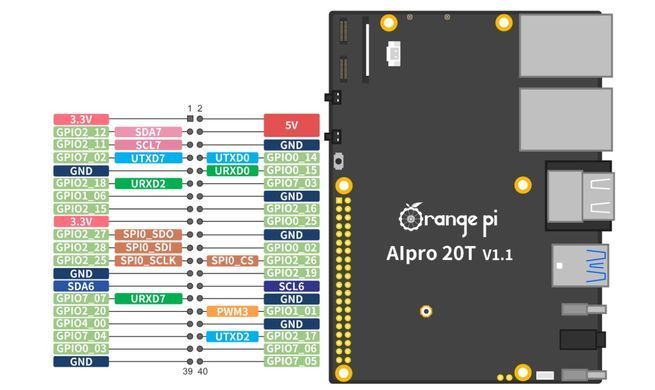

40-контактний роз’єм надає доступ до GPIO, UART, I²C, SPI, I²S і PWM. Він дозволяє підключати датчики та електронні модулі за умови перевірки розпінування й електричної сумісності. Для аудіопристроїв є роз’єм 3,5 мм.

Живлення та програмне середовище

Плата підтримує живлення USB Type-C PD із вхідною напругою 20 В. У специфікації зазначений адаптер потужністю 65 Вт; фактичне споживання системи залежить від навантаження та підключеної периферії.

Для Orange Pi AIpro 20T заявлена підтримка Ubuntu та openEuler. Під час підготовки проєкту потрібно використовувати сумісний образ системи й інструменти для роботи з ШІ-прискорювачем. На платі передбачений роз’єм вентилятора для організації охолодження.

Основні характеристики

• CPU: 4 × TAISHANV200M, 1,6 ГГц, 64-бітна архітектура.
• Ядро ШІ: DaVinci V300, 1,224 ГГц.
• Заявлена продуктивність ШІ: 20 TOPS.
• Графіка: інтегрована.
• Оперативна пам’ять: 12 або 24 ГБ LPDDR4X.
• Швидкість пам’яті: 4266 Мбіт/с.
• Накопичувачі: M.2 2280 SATA/NVMe SSD, опціональний eMMC, microSD.
• SPI Flash: 32 МБ.
• Мережа: 2 × Ethernet 2,5 Гбіт/с.
• Бездротовий зв’язок: Wi-Fi 5, Bluetooth 4.2 / BLE.
• Відеовиходи: 2 × HDMI 2.0, 1 × MIPI DSI.
• Камери: 2 × чотирилінійний MIPI CSI.
• USB: 3 × USB 3.0 Host, 1 × USB-C 3.0 Host/Device.
• Налагодження: окремий послідовний інтерфейс через Type-C.
• Розширення: 40-контактний роз’єм.
• Живлення: USB-C PD, 20 В; зазначений адаптер 65 Вт.
• Операційні системи: Ubuntu, openEuler.
• Розміри друкованої плати: 115,23 × 83,26 мм.
• Товщина друкованої плати: 1,6 мм.
• Маса: 120,5 г.
