Мікрокомп’ютер Orange Pi 6 Plus з пам’яттю LPDDR5 та NPU

Мікрокомп’ютер Orange Pi 6 Plus

Orange Pi 6 Plus — одноплатний комп’ютер для локальної обробки даних, розробки застосунків штучного інтелекту, автоматизації та серверних проєктів. Платформа поєднує багатоядерний 64-бітний процесор, інтегровану графіку й нейронний прискорювач. Для зберігання даних передбачені два слоти NVMe SSD, а для мережевого підключення — два порти Ethernet зі швидкістю до 5 Гбіт/с кожен.

Модель випускається в конфігураціях із 16, 32 або 64 ГБ оперативної пам’яті LPDDR5. Конкретний обсяг RAM і виконання процесора залежать від модифікації товару.

Обчислювальна платформа CIX

У специфікації Orange Pi 6 Plus зазначені варіанти SoC CIX CD8180/CD8160, а для платформи заявлена конфігурація з 12-ядерним 64-бітним процесором. Під час вибору плати потрібно враховувати характеристики конкретного виконання.

Поєднання CPU, GPU та NPU дозволяє розподіляти різні типи обчислень між відповідними блоками. Процесор виконує загальні програмні задачі, графічне ядро працює з графікою та сумісними обчислювальними навантаженнями, а NPU призначений для прискорення підтримуваних нейромереж.

Прискорення штучного інтелекту

Виробник заявляє сумарну продуктивність CPU, GPU та NPU до 45 TOPS. Для самого нейронного прискорювача вказано показник 28,8 TOPS.

Ці значення характеризують заявлені обчислювальні можливості платформи. Швидкість роботи конкретної нейромережі залежить від її архітектури, формату даних, програмних інструментів і підтримки апаратного прискорення. Для розгортання моделей потрібне сумісне середовище та, за необхідності, їх адаптація.

Пам’ять LPDDR5 і два слоти NVMe

Конфігурації з 16, 32 та 64 ГБ LPDDR5 дозволяють підібрати плату під обсяг робочих даних і кількість одночасно запущених процесів. Збільшена пам’ять корисна для багатозадачності, серверних служб, середовищ розробки та ресурсомістких застосунків.

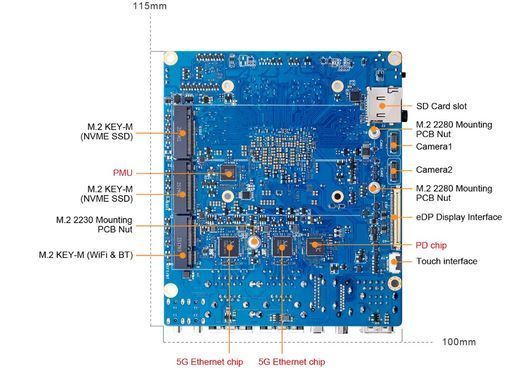

Два роз’єми M.2 Key-M підтримують NVMe SSD формату 2280. Це дозволяє розмістити операційну систему, програми й робочі файли на окремих накопичувачах. Також передбачений слот microSD. Місткість SSD і їх наявність визначаються конфігурацією товару.

Два мережеві порти 5 Гбіт/с

Orange Pi 6 Plus оснащений двома портами дротового Ethernet до 5 Гбіт/с кожен. Вони можуть використовуватися для підключення до різних мереж, побудови тестових стендів, серверів і систем обміну великими файлами. Позначення 5G Ethernet у цьому випадку означає швидкість дротової мережі, а не мобільний зв’язок.

Для сумісного бездротового модуля передбачений слот M.2 Key-E. Наявність цього роз’єму не означає, що Wi-Fi-модуль уже встановлений.

Дисплеї, камери та USB

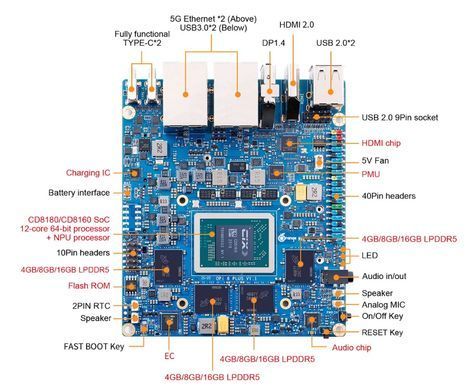

Плата має DisplayPort 1.4 із заявленою підтримкою до 4K при 120 Гц, HDMI 2.0 до 4K при 60 Гц, два USB Type-C із функцією DisplayPort та інтерфейс eDP. Реальні режими виведення залежать від дисплея, кабелю, драйверів і конфігурації системи.

Для камер передбачені два чотирилінійні інтерфейси MIPI CSI. USB 3.0, USB 2.0 та багатофункціональні Type-C дозволяють підключати накопичувачі, пристрої введення й іншу периферію.

Інтеграція та програмне забезпечення

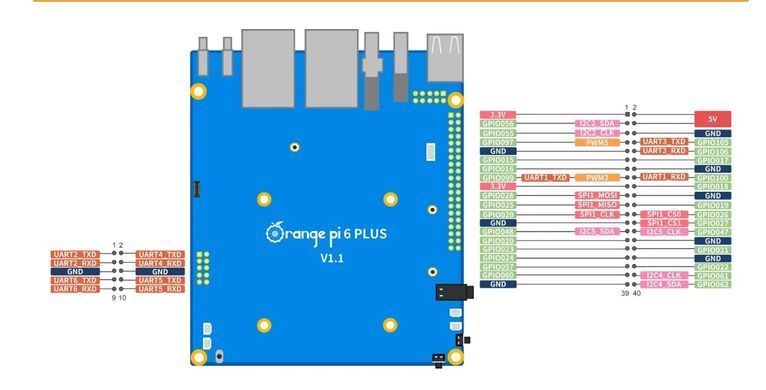

40-контактний роз’єм надає доступ до GPIO, UART, I²C, SPI та PWM. Він призначений для інтеграції плати з електронними модулями за умови перевірки розпінування й електричної сумісності.

У матеріалах виробника зазначені Debian, Ubuntu, Android і Windows. Доступність потрібного образу, драйверів і функцій слід перевіряти для конкретної конфігурації. ROS 2 є програмною платформою для робототехніки та працює поверх сумісної операційної системи.

Живлення та охолодження

Для живлення передбачений USB Type-C PD із вхідною напругою 20 В; у специфікації зазначений адаптер потужністю 100 Вт. Ця потужність характеризує джерело живлення, а фактичне споживання залежить від навантаження й периферії.

На платі є роз’єм вентилятора з PWM-керуванням. Під час тривалих обчислень потрібно забезпечити належне охолодження та вентиляцію корпусу.

Основні характеристики

• Платформа: CIX CD8180/CD8160, залежно від виконання.
• Процесор: заявлена 12-ядерна 64-бітна конфігурація.
• Оперативна пам’ять: 16/32/64 ГБ LPDDR5.
• NPU: заявлено 28,8 TOPS.
• Сумарна продуктивність CPU + GPU + NPU: до 45 TOPS.
• Накопичувачі: 2 × M.2 Key-M 2280 для NVMe SSD, microSD.
• Мережа: 2 × Ethernet до 5 Гбіт/с.
• Бездротове розширення: слот M.2 Key-E.
• Відео: DisplayPort 1.4, HDMI 2.0, 2 × Type-C DP, eDP.
• Камери: 2 × чотирилінійний MIPI CSI.
• USB: 2 × USB 3.0 Type-A, 2 × USB 2.0 Type-A, 2 × багатофункціональний USB Type-C.
• Розширення: 40-контактний роз’єм.
• Живлення: USB-C PD, 20 В; зазначений адаптер 100 Вт.
• Розміри плати: 115 × 100 мм.
• Маса: 132 г.
