Мікрокомп’ютер Orange Pi 5 16GB на Rockchip RK3588S

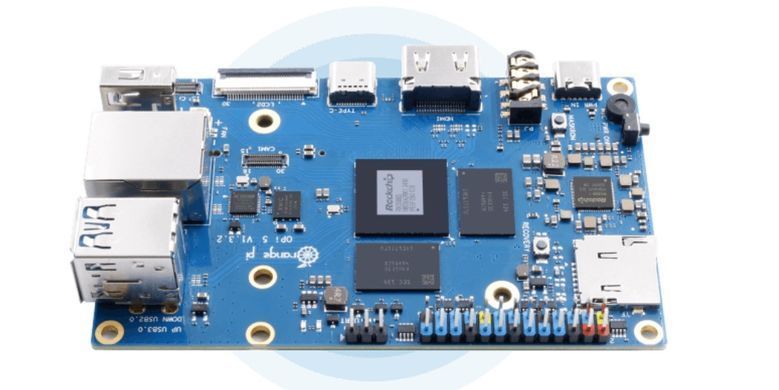

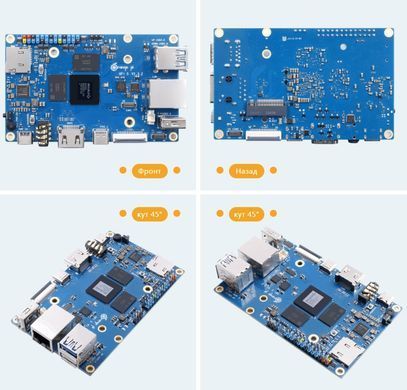

Мікрокомп’ютер Orange Pi 5 16GB

Orange Pi 5 16GB — одноплатний комп’ютер для розроблення програмного забезпечення, автоматизації, серверних і мультимедійних проєктів. Модель поєднує восьмиядерний процесор Rockchip RK3588S, 16 ГБ оперативної пам’яті LPDDR4/LPDDR4X, графічне ядро Arm Mali-G610 MP4 та нейронний прискорювач NPU.

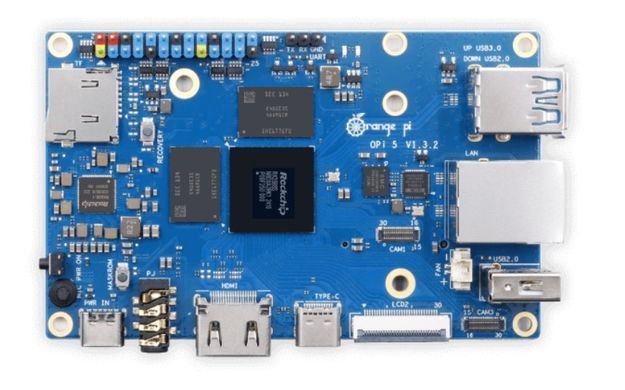

Збільшений обсяг пам’яті корисний для одночасного запуску кількох застосунків, роботи з базами даних і локального оброблення інформації. Компактна плата розміром 100 × 62 мм може стати основою домашнього сервера, навчального стенда, системи моніторингу або власного пристрою з камерою та дисплеєм.

Восьмиядерна платформа Rockchip RK3588S

Процесор RK3588S виготовлений за 8-нм техпроцесом і використовує 64-бітну архітектуру. Чотири продуктивні ядра Cortex-A76 працюють на частоті до 2,4 ГГц, а чотири енергоефективні Cortex-A55 — до 1,8 ГГц.

Така конфігурація дозволяє розподіляти обчислювальні завдання між двома групами ядер. Плата підходить для програмування, виконання скриптів, оброблення даних із зовнішніх пристроїв та експериментів із власними програмними рішеннями.

16 ГБ оперативної пам’яті

Оперативна пам’ять LPDDR4/LPDDR4X обсягом 16 ГБ надає більше простору для робочих даних і фонових процесів порівняно з версіями на 4 або 8 ГБ. Це зручно під час одночасної роботи середовища розроблення, браузера, бази даних і серверних служб.

Більша місткість RAM допомагає виконувати завдання, яким недостатньо пам’яті молодших модифікацій. При цьому швидкість обчислень залежить також від процесора, накопичувача, охолодження та оптимізації програм.

Графіка Mali-G610 і нейронний прискорювач

Інтегрований Arm Mali-G610 MP4 забезпечує апаратні можливості для 2D- та 3D-графіки. Мультимедійна частина платформи підтримує оброблення відео з роздільною здатністю до 8K.

Вбудований NPU має заявлену обчислювальну потужність до 6 TOPS та підтримує формати INT4, INT8 й INT16. Його можна використовувати для виконання сумісних моделей машинного навчання. Для цього потрібні відповідні драйвери, інструменти та підготовлена модель.

Інтерфейси для дисплеїв і камер

Orange Pi 5 оснащений HDMI 2.1 із заявленою підтримкою виведення зображення до 8K при 60 Гц. Багатофункціональний порт USB-C поєднує USB 3.1 та DisplayPort 1.4. Додатково передбачені два чотирилінійні виходи MIPI D-PHY для сумісних дисплеїв.

Для камер доступні три інтерфейси MIPI. Під час вибору обладнання потрібно враховувати сумісність модулів і кабелів, а також підтримку потрібного режиму в операційній системі. Наявність роз’ємів сама по собі не гарантує роботу будь-якої камери чи дисплея.

NVMe SSD та карти пам’яті

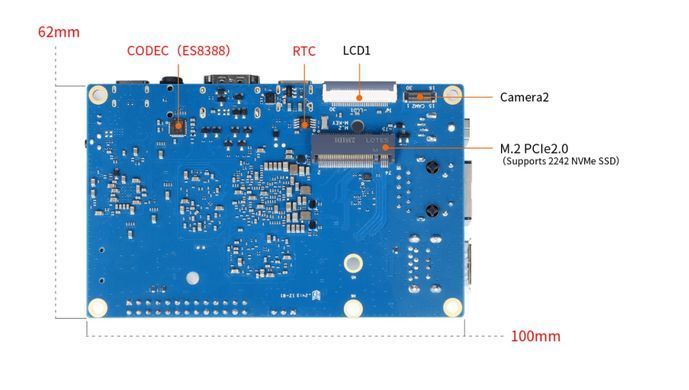

Роз’єм M.2 M-Key з інтерфейсом PCIe 2.0 дозволяє підключати сумісний NVMe SSD. Накопичувач можна використовувати для програм, мультимедійних матеріалів, журналів і великих наборів даних.

На платі також є слот microSD, позначений як TF, та 16 МБ QSPI NOR Flash. Швидкість роботи системи зберігання залежить від установленого накопичувача й налаштувань програмного забезпечення.

Мережа, USB та електронні модулі

Ethernet 10/100/1000 Мбіт/с забезпечує дротове підключення до локальної мережі. Для бездротового зв’язку потрібен окремий сумісний модуль або адаптер.

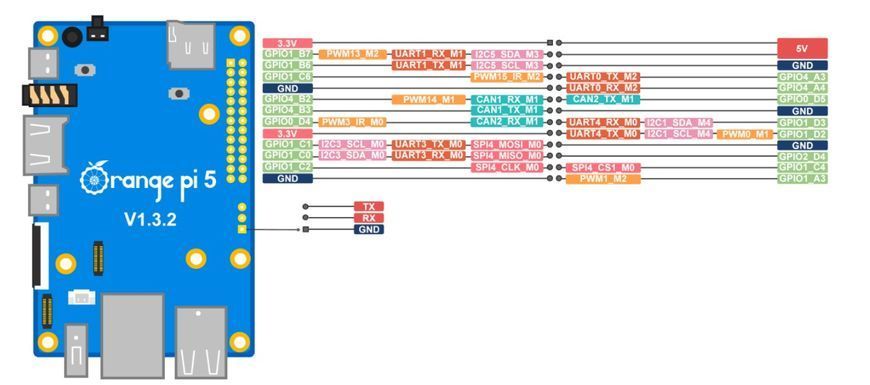

Один USB 3.0, два USB 2.0 та багатофункціональний Type-C дозволяють підключати периферійні пристрої. Через 26-контактний роз’єм розширення доступні GPIO та функції UART, PWM, I²C, SPI і CAN. Для окремих інтерфейсів можуть знадобитися додаткові модулі узгодження або трансивери.

Живлення та операційні системи

Живлення подається через окремий USB Type-C із параметрами 5 В / 4 А. Передбачені роз’єм для вентилятора 5 В, кнопки живлення, Recovery та MaskROM, а також UART для налагодження.

Виробник зазначає підтримку Orange Pi OS, Ubuntu, Debian та Android 12. Для встановлення потрібно використовувати образ, призначений саме для Orange Pi 5. Доступність апаратного прискорення та окремих інтерфейсів залежить від вибраної системи й драйверів.

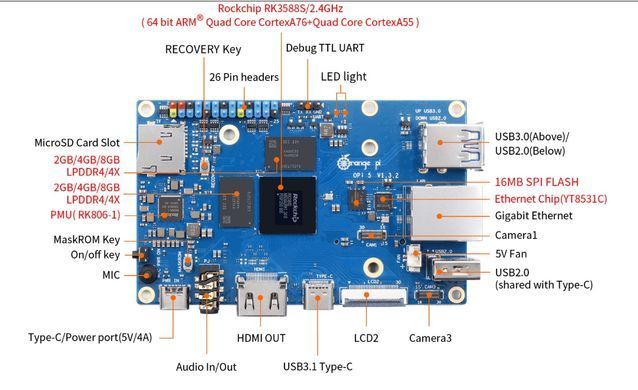

Технічні характеристики

• Тип пристрою: одноплатний мікрокомп’ютер
• Бренд: Orange Pi
• Модель: Orange Pi 5 16GB
• Однокристальна система: Rockchip RK3588S
• Техпроцес: 8 нм
• Процесор: восьмиядерний, 64-бітний
• Продуктивні ядра: 4 × Cortex-A76, до 2,4 ГГц
• Енергоефективні ядра: 4 × Cortex-A55, до 1,8 ГГц
• Оперативна пам’ять: 16 ГБ LPDDR4/LPDDR4X
• Графічне ядро: Arm Mali-G610 MP4
• Нейронний прискорювач: NPU, до 6 TOPS
• Формати обчислень NPU: INT4, INT8, INT16
• Відеовихід: HDMI 2.1, заявлена підтримка до 8K при 60 Гц
• Додатковий відеоінтерфейс: DisplayPort 1.4 через USB-C
• Інтерфейси дисплеїв: 2 × MIPI D-PHY TX, 4 лінії
• Інтерфейси камер: 3 × MIPI
• USB: 1 × USB 3.0, 2 × USB 2.0, 1 × багатофункціональний USB-C
• Дротова мережа: Ethernet 10/100/1000 Мбіт/с
• Роз’єм накопичувача: M.2 M-Key, PCIe 2.0, підтримка NVMe SSD
• Слот карти пам’яті: microSD / TF
• Флешпам’ять: QSPI NOR Flash, 16 МБ
• Роз’єм розширення: 26-контактний
• Аудіокодек: ES8388
• Аудіороз’єм: 3,5 мм, вхід/вихід
• Вбудований мікрофон: є
• Живлення: USB Type-C, 5 В / 4 А
• Розміри плати: 100 × 62 мм
• Маса: 46 г
