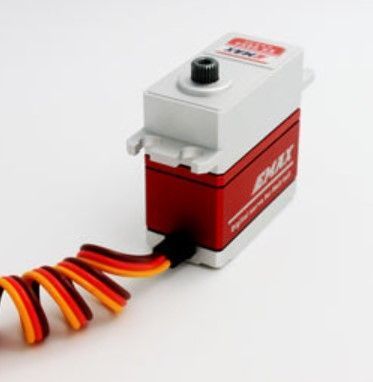

Цифровой сервопривод EMAX ES9054 с металлическим редуктором, 20 кг·см

Мощный сервопривод для радиоуправляемых моделей

EMAX ES9054 — высокопроизводительный цифровой сервопривод с бессердечниковым двигателем, металлическим косозубым редуктором и прочным металлическим корпусом. Модель предназначена для радиоуправляемых автомобилей, самолетов, вертолетов, катеров и других RC-конструкций, которым требуются высокий крутящий момент, точное позиционирование и стабильное удержание заданного положения.

При напряжении питания 6 В максимальный момент достигает 20 кг·см. Такой показатель позволяет применять ES9054 в нагруженных рулевых механизмах, системах управления крупными подвижными поверхностями и других узлах с повышенным механическим сопротивлением.

Перед установкой необходимо проверить соответствие рабочего напряжения, размеров, креплений, типа разъема и характеристик источника питания требованиям конкретной модели.

Бессердечниковый двигатель Coreless

В EMAX ES9054 используется бессердечниковый двигатель Namiki. Его ротор не имеет традиционного тяжелого железного сердечника, благодаря чему уменьшается инерция и улучшается реакция привода на изменение управляющего сигнала.

Бессердечниковая конструкция способствует плавному ускорению, быстрому перемещению выходного вала и точной корректировке положения. Это особенно важно для динамичных RC-моделей, в которых сервопривод должен оперативно реагировать на команды пользователя.

Coreless не означает Brushless. ES9054 оснащен именно бессердечниковым, а не бесколлекторным двигателем.

Крутящий момент до 20 кг·см

При напряжении 4,8 В максимальный крутящий момент составляет 14,5 кг·см. При повышении напряжения до 6 В показатель увеличивается до 20 кг·см.

Значительный момент позволяет использовать сервопривод в механизмах с повышенной нагрузкой. При выборе необходимо учитывать массу подвижной части, длину рычага, силу трения, инерцию и возможные удары.

Показатель 20 кг·см характеризует максимальное усилие при остановленном выходном вале. Для стабильной продолжительной эксплуатации рекомендуется предусматривать запас по крутящему моменту и не использовать устройство постоянно на пределе возможностей.

Скорость до 0,13 секунды на 60°

При питании 4,8 В EMAX ES9054 поворачивает выходной вал на 60° приблизительно за 0,16 секунды без нагрузки. При напряжении 6 В скорость составляет около 0,13 секунды на 60°.

Сочетание момента до 20 кг·см и достаточно быстрого перемещения делает модель подходящей для нагруженных механизмов, которые должны оперативно реагировать на команды управления.

Фактическая скорость зависит от нагрузки, стабильности питания, температуры, настроек системы и состояния механических узлов.

Металлический косозубый редуктор

EMAX ES9054 оснащен металлическим редуктором с косозубыми шестернями. Благодаря постепенному вхождению зубьев в зацепление такая передача работает плавнее и тише по сравнению с традиционным прямозубым механизмом.

Шестерни изготовлены из твердого анодированного алюминиевого сплава 7075. Этот материал применяется в авиационной промышленности и отличается высокой механической прочностью, устойчивосСервопривід EMAX ES9054 цифровий 20 кг·см із металевим редукторомтью к нагрузкам и износу.

Усиленная внутренняя конструкция с элементами из нержавеющей стали повышает прочность сервопривода. Для сохранения ресурса редуктора необходимо правильно отрегулировать тяги и конечные положения, исключив механическую блокировку выходного вала.

Точное цифровое управление

Цифровая система EMAX ES9054 быстро обрабатывает управляющие команды и контролирует положение выходного вала. По сравнению с аналоговыми моделями цифровой сервопривод способен точнее корректировать позицию и стабильнее удерживать механизм под нагрузкой.

Для контроля положения используется потенциометр NOBLE. По информации производителя, он обеспечивает высокую точность и стабильную согласованность работы.

Стандартное направление перемещения — против часовой стрелки при изменении управляющего импульса от 1500 до 1900 мкс.

Питание от 4,8 до 6 В

Сервопривод работает от постоянного напряжения 4,8–6 В. Максимальные заявленные показатели момента и скорости достигаются при питании 6 В.

EMAX ES9054 не относится к высоковольтным моделям. Подавать напряжение 7,4 или 8,4 В без соответствующего стабилизатора нельзя.

Источник питания или BEC должен обеспечивать необходимый запас по току. Производитель не указывает точное максимальное потребление в официальной спецификации, поэтому при проектировании системы следует учитывать возможные кратковременные токовые пики под нагрузкой.

Металлический корпус

EMAX ES9054 имеет прочный металлический корпус с ребристой поверхностью. Такая конструкция повышает жесткость, защищает внутренние компоненты и способствует отводу тепла.

Размеры сервопривода составляют 40 × 20 × 38,4 мм, масса — 129 г. Перед монтажом необходимо проверить габариты посадочного места, расположение крепежных отверстий и наличие пространства для движения рычага.

Модель доступна с разъемами FUT или JR. Конкретный вариант разъема следует уточнять перед заказом.

Преимущества EMAX ES9054

• цифровая система управления;
• бессердечниковый двигатель Namiki Coreless;
• максимальный момент до 20 кг·см;
• скорость до 0,13 с/60° при 6 В;
• металлический косозубый редуктор;
• шестерни из алюминиевого сплава 7075;
• твердое анодированное покрытие;
• усиленная внутренняя конструкция;
• элементы из нержавеющей стали;
• потенциометр NOBLE;
• прочный металлический корпус;
• рабочее напряжение 4,8–6 В;
• подшипниковая опора;
• варианты разъема FUT и JR;
• применение в нагруженных RC-механизмах.

Технические характеристики

• Тип устройства: цифровой сервопривод
• Бренд: EMAX
• Модель: ES9054
• Тип двигателя: бессердечниковый Namiki Coreless
• Рабочее напряжение: 4,8–6 В
• Крутящий момент при 4,8 В: до 14,5 кг·см
• Крутящий момент при 6 В: до 20 кг·см
• Скорость без нагрузки при 4,8 В: 0,16 с/60°
• Скорость без нагрузки при 6 В: 0,13 с/60°
• Стандартное направление: против часовой стрелки
• Управляющий импульс для указанного направления: 1500–1900 мкс
• Тип редуктора: металлический, косозубый
• Материал шестерен: твердый анодированный алюминиевый сплав 7075
• Внутренняя конструкция: усиленная, с элементами из нержавеющей стали
• Потенциометр: NOBLE
• Материал корпуса: металл
• Подшипник: есть
• Тип разъема: FUT или JR в зависимости от модификации
• Размеры: 40 × 20 × 38,4 мм
• Масса: 129 г
