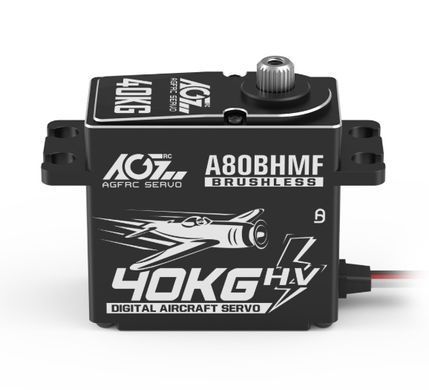

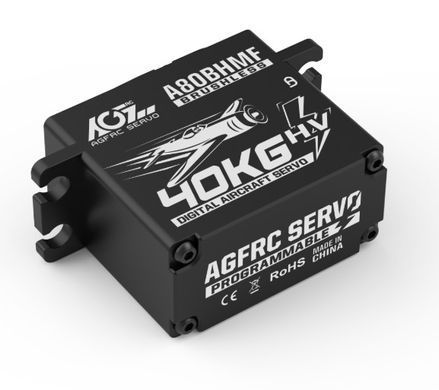

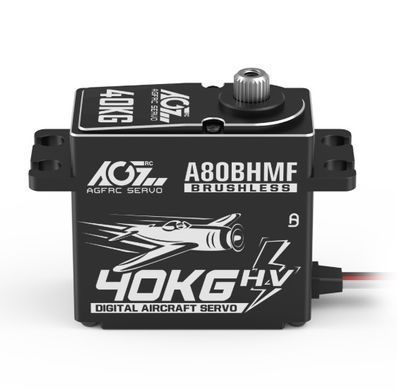

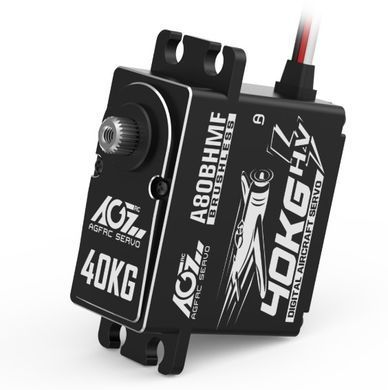

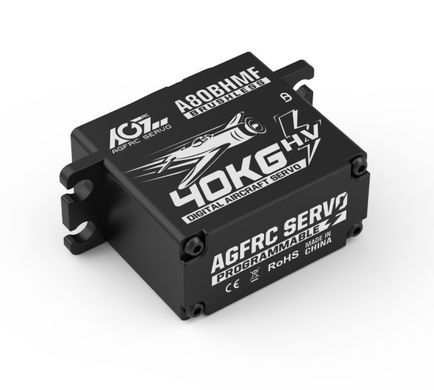

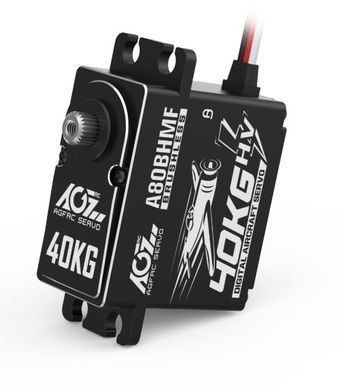

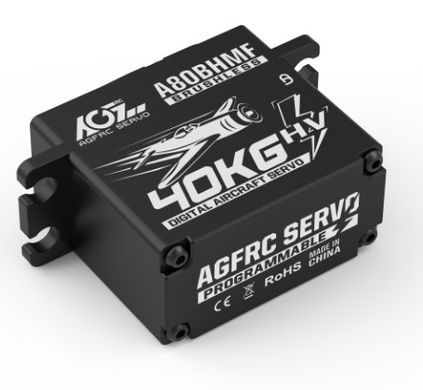

Сервопривод AGFRC A80BHMF с бесколлекторным двигателем

Высокое усилие для управления авиамоделью

AGFRC A80BHMF — цифровой сервопривод стандартного размера для радиоуправляемых самолётов с фиксированным крылом. При напряжении 8,4 В он развивает момент остановки до 40 кгс·см и перемещается на 60° за 0,085 с. Такое сочетание характеристик подходит для механизмов управления, которым необходимы значительное усилие и быстрая реакция.

Производитель рекомендует модель для самолётов с двигателями объёмом 30–200 см³. Сервопривод можно применять для элеронов, руля высоты, руля направления и других подвижных поверхностей при соответствии расчётной нагрузке. Выбор также зависит от размеров поверхности, длины качалки и геометрии тяг.

Работа с разными уровнями напряжения

AGFRC A80BHMF рассчитан на питание постоянным напряжением 4,8–8,4 В. Диапазон позволяет использовать его в нескольких конфигурациях бортовой электросистемы.

При 4,8 В момент остановки составляет 27 кгс·см, а скорость — 0,140 с/60°. При повышении напряжения до 6,0 В показатели достигают 31 кгс·см и 0,120 с/60°. Питание 7,4 В обеспечивает 36 кгс·см и 0,100 с/60°, а максимальные заявленные характеристики доступны при 8,4 В.

Момент остановки показывает предельное усилие при заблокированном выходном валу. Для продолжительной работы механизма следует предусматривать запас по нагрузке относительно этого значения.

Бесколлекторный двигатель и металлическая передача

Бесколлекторный двигатель не имеет щёточно-коллекторного узла, поэтому в его конструкции отсутствует механический износ щёток. Это полезная особенность для привода, который выполняет многочисленные перемещения и корректировки положения в течение полёта.

В редукторе используются стальные и титановые шестерни. Они передают усилие двигателя на выходной вал. Три шариковых подшипника обеспечивают опору вращающихся элементов механизма.

Выходной шлиц 25T предназначен для установки совместимой качалки. Подбор её длины позволяет получить нужное соотношение между амплитудой отклонения управляющей поверхности и усилием на тяге.

Полностью алюминиевый корпус

Корпус A80BHMF изготовлен из алюминия с обработкой на станках с ЧПУ. Металлическая конструкция обеспечивает жёсткость узла и помогает отводить тепло от внутренних компонентов.

Размеры сервопривода составляют 40 × 20 × 37,5 мм, масса — 79 г. Эти параметры позволяют заранее оценить соответствие монтажному месту и учесть вес оборудования при компоновке самолёта. Для подключения предусмотрен кабель длиной 300 мм с проводами калибра 22 AWG.

Возможности программирования

AGFRC A80BHMF поддерживает программируемую настройку параметров. В описании модели также указаны плавный запуск и опциональный реверс направления вращения. Настройка выполняется с помощью совместимого оборудования с учётом функций конкретного исполнения.

Возможность изменить поведение привода помогает согласовать его работу с механикой самолёта. Плавный запуск позволяет смягчить начальное перемещение, а реверс может быть полезен при определённом расположении тяг.

Преимущества AGFRC A80BHMF

• Момент остановки до 40 кгс·см при 8,4 В.
• Перемещение на 60° за 0,085 с при 8,4 В.
• Бесколлекторный двигатель.
• Стальные и титановые шестерни.
• Три шариковых подшипника.
• Алюминиевый корпус с обработкой на ЧПУ.
• Рабочее напряжение 4,8–8,4 В.
• Выходной шлиц 25T.
• Поддержка программируемых настроек.

Технические характеристики

• Бренд: AGFRC
• Модель: A80BHMF
• Тип: цифровой сервопривод
• Назначение: радиоуправляемые самолёты с фиксированным крылом
• Рабочее напряжение: 4,8–8,4 В DC
• Тип двигателя: бесколлекторный
• Материал шестерён: сталь и титан
• Материал корпуса: алюминий
• Подшипники: 3 шариковых
• Выходной шлиц: 25T
• Момент остановки при 4,8 В: 27 кгс·см
• Момент остановки при 6,0 В: 31 кгс·см
• Момент остановки при 7,4 В: 36 кгс·см
• Момент остановки при 8,4 В: 40 кгс·см
• Скорость при 4,8 В: 0,140 с/60°
• Скорость при 6,0 В: 0,120 с/60°
• Скорость при 7,4 В: 0,100 с/60°
• Скорость при 8,4 В: 0,085 с/60°
• Программирование: поддерживается
• Длина кабеля: 300 мм
• Калибр провода: 22 AWG
• Размеры: 40 × 20 × 37,5 мм
• Масса: 79 г
