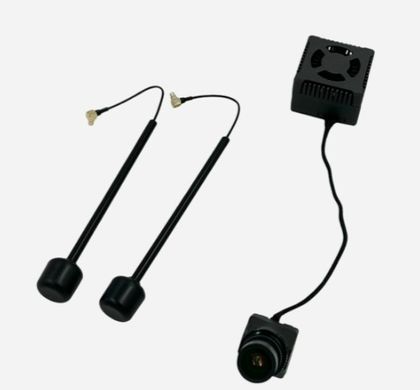

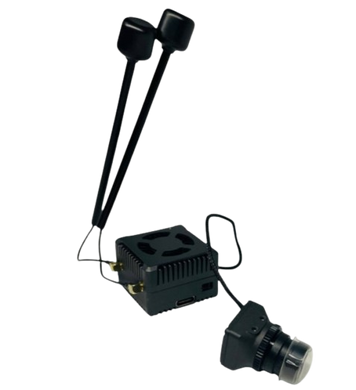

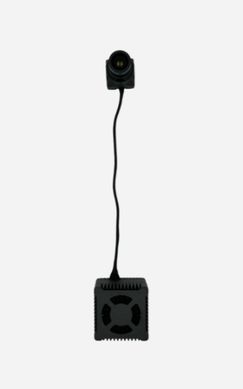

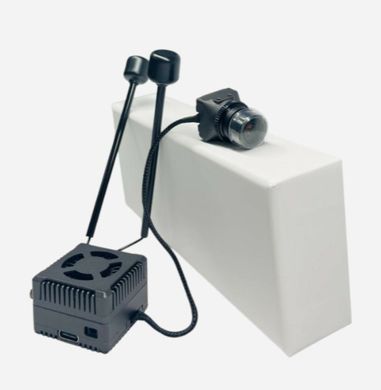

Видеосистема FPV CADDXFPV Walksnail Ascent GT Pro VTX 4 Вт HD

Цифровая видеосвязь для FPV и промышленных аппаратов

CADDXFPV Walksnail Ascent GT Pro VTX — цифровой FPV-видеопередатчик индустриальной серии Ascent с выходной мощностью до 4 Вт. Модель предназначена для передачи изображения с бортовой камеры на совместимое приемное оборудование. Она подходит для FPV-платформ, инспекционных беспилотников, систем мониторинга и исследовательских аппаратов.

Передатчик поддерживает HD-видео с разрешением 1080p при 60 кадрах в секунду. Такой формат позволяет получать детализированную картинку и наблюдать за движением аппарата в реальном времени. Для работы необходимы совместимые камера и приемник системы Ascent.

Full HD со средней задержкой около 35 мс

Передача видео 1080p60 сочетает четкость изображения с плавным отображением движения. Это помогает пилоту оценивать окружающую обстановку, положение аппарата и расстояние до видимых объектов.

Заявленная средняя задержка составляет около 35 мс. Фактическое значение может меняться в зависимости от режима работы, приемного оборудования и условий радиосвязи. На качество картинки также влияют камера, освещение и настройки видеосистемы.

Частотный диапазон 4,9–6,4 ГГц

Индустриальная версия Ascent GT Pro VTX работает в диапазоне 4,9–6,4 ГГц и поддерживает автоматический и ручной выбор канала. Это позволяет адаптировать настройки к текущей радиочастотной обстановке.

Предусмотрены варианты ширины радиоканала 2,5, 5, 10, 20 и 40 МГц. Эти значения характеризуют занимаемую полосу частот и не являются показателями битрейта видео. Доступность частот и режимов зависит от региональной конфигурации устройства.

Выходная мощность до 4 Вт

Максимальная выходная мощность достигает 4000 мВт в зависимости от региональных ограничений. Этот параметр относится к радиопередаче и не равен потреблению устройства от источника питания.

Повышенная мощность может увеличивать запас радиолинии, однако реальная дальность зависит от антенн, приемника, препятствий и взаимного расположения оборудования. Для устойчивой видеосвязи важны правильный подбор и установка всех компонентов системы.

OSD и подключение к полетному контроллеру

Walksnail Ascent GT Pro VTX поддерживает работу с полетными контроллерами на Betaflight, INAV и ArduPilot. Экранная информация OSD передается через MSP DisplayPort.

Поверх видео можно отображать доступные полетные показатели от контроллера. Их перечень определяется прошивкой, установленными датчиками и настройками. Для подключения питания и управления используется интерфейс SH1.0-6P, также предусмотрен USB Type-C.

Активное охлаждение и монтаж

Встроенный вентилятор отводит тепло во время работы передатчика. При установке необходимо обеспечить свободное прохождение воздуха через зону охлаждения и закрепить проводку так, чтобы она не мешала вентилятору.

Размеры VTX составляют 34 × 34 × 22,6 мм. Предусмотрены монтажные схемы 20 × 20 мм и 25,5 × 25,5 мм. Для антенн используются два разъема MMCX. Рабочий температурный диапазон составляет от −10 до +40 °C.

Питание 11,1–25,2 В

Передатчик поддерживает входное напряжение 11,1–25,2 В. Источник питания необходимо подбирать с учетом напряжения, потребления и нагрузки от другой бортовой электроники. Перед включением следует подключить антенны и проверить правильность подключения питания.

Основные преимущества

• цифровое видео 1080p при 60 кадрах/с;
• средняя задержка около 35 мс;
• выходная мощность до 4 Вт;
• автоматический и ручной выбор канала;
• пять вариантов ширины радиоканала;
• поддержка OSD через MSP DisplayPort;
• совместимость с Betaflight, INAV и ArduPilot;
• активное охлаждение;
• два антенных разъема MMCX;
• две схемы монтажных отверстий.

Технические характеристики

• Производитель: CADDXFPV
• Модель: Walksnail Ascent GT Pro VTX
• Серия: Ascent, индустриальная версия
• Тип устройства: цифровой FPV-видеопередатчик
• Частотный диапазон: 4,9–6,4 ГГц
• Ширина радиоканала: 2,5 / 5 / 10 / 20 / 40 МГц
• Максимальная выходная мощность: до 4 Вт, в зависимости от региона
• Формат видео: 1080p, 60 кадров/с
• Средняя задержка: около 35 мс
• Выбор канала: автоматический / ручной
• OSD: MSP DisplayPort
• Поддерживаемые платформы полетных контроллеров: Betaflight, INAV, ArduPilot
• Входное напряжение: 11,1–25,2 В
• Интерфейсы: SH1.0-6P, USB Type-C
• Антенные разъемы: 2 × MMCX
• Охлаждение: активное
• Монтажные отверстия: 20 × 20 мм, 25,5 × 25,5 мм
• Рабочая температура: от −10 до +40 °C
• Размеры: 34 × 34 × 22,6 мм
• Масса: 20 г
