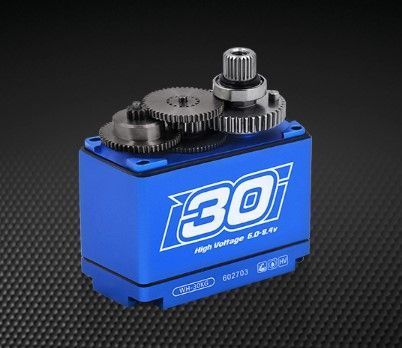

Сервопривод Power HD WH-30KG
Power HD WH-30KG — сервопривод для радиоуправляемых моделей с двигателем с полым ротором, металлическим редуктором и крутящим моментом до 30 кгс·см. Модель рассчитана на питание постоянным напряжением 6,0–8,4 В. Она подходит для совместимых механизмов управления, в которых важны усилие на выходном валу и быстрая реакция на команды.
Характеристики сервопривода зависят от напряжения питания. При 6,0 В крутящий момент составляет 22 кгс·см, при 7,4 В — 26 кгс·см, а при 8,4 В достигает 30 кгс·см. Заявленная производителем скорость для этих режимов составляет соответственно 0,16, 0,13 и 0,11 с. Выбор напряжения позволяет согласовать работу сервопривода с возможностями бортовой электроники и нагрузкой механизма.
Двигатель с полым ротором
В Power HD WH-30KG установлен двигатель с полым ротором. Низкая инерция ротора способствует быстрому началу движения и изменению направления вращения. Такая конструкция полезна для механизмов, которые часто меняют положение в соответствии с командами управления.
Для получения нужного результата важны не только характеристики двигателя, но и геометрия механизма: длина качалки, расположение тяг и сопротивление подвижных деталей. Правильный монтаж позволяет использовать возможности сервопривода без лишней механической нагрузки.
Металлический редуктор и два подшипника
В редукторе используются шестерни из стали и алюминия. Они передают крутящий момент от двигателя к выходному валу. Конструкция также предусматривает два шариковых подшипника, которые поддерживают вращение вала и уменьшают трение в опорах.
Перед началом работы необходимо проверить свободный ход механизма и настроить конечные положения. Качалка и тяги должны перемещаться без заклинивания или упора в неподвижные части модели.
Питание и настройка
Рабочее напряжение Power HD WH-30KG составляет 6,0–8,4 В. При выборе источника питания необходимо учитывать нагрузку сервопривода и допустимые параметры подключенной электроники. Параметры управляющего сигнала — 1520 мкс / 333 Гц.
Для программирования предусмотрено использование совместимого программатора Program Box. Совместимость конкретного программатора следует проверить перед подключением.
Размеры и установка
Габариты сервопривода составляют 40,7 × 20,5 × 38,5 мм, вес — 82 г. Перед установкой необходимо проверить размеры посадочного места, крепление и совместимость качалки. Заявленный рабочий температурный диапазон — от −10 до +60 °C.
Технические характеристики
- Производитель: Power HD.
- Модель: WH-30KG.
- Рабочее напряжение: 6,0–8,4 В постоянного тока.
- Крутящий момент при 6,0 В: 22 кгс·см.
- Крутящий момент при 7,4 В: 26 кгс·см.
- Крутящий момент при 8,4 В: 30 кгс·см.
- Скорость при 6,0 В: 0,16 с.
- Скорость при 7,4 В: 0,13 с.
- Скорость при 8,4 В: 0,11 с.
- Тип двигателя: двигатель с полым ротором.
- Материал шестерен: сталь и алюминий.
- Подшипники: 2 шариковых.
- Параметры управляющего сигнала: 1520 мкс / 333 Гц.
- Рабочая температура: от −10 до +60 °C.
- Размеры: 40,7 × 20,5 × 38,5 мм.
- Вес: 82 г.
- Программирование: через совместимый программатор Program Box.
