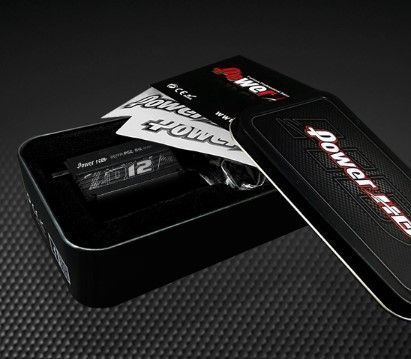

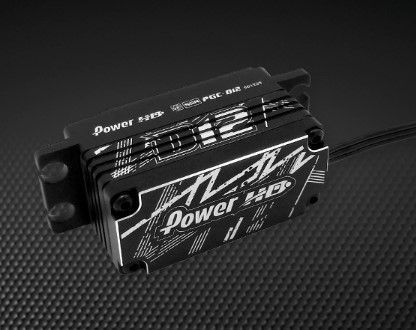

Сервопривод Power HD D12 с бессердечниковым двигателем

Компактный привод для радиоуправляемых моделей

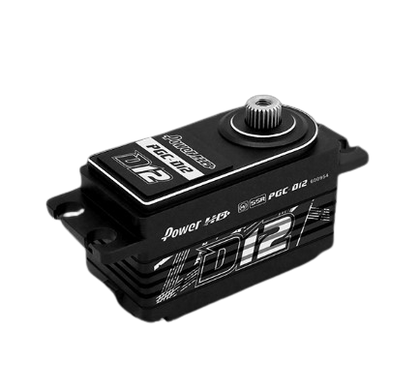

Power HD D12 — сервопривод с бессердечниковым двигателем, титаново-стальным редуктором и двумя шариковыми подшипниками. Модель сочетает небольшую высоту корпуса с быстрым перемещением выходного вала и подходит для установки в совместимые радиоуправляемые модели.

Корпус высотой 26,3 мм удобен для конструкций с ограниченным пространством под электронику. Перед монтажом необходимо сверить расположение креплений, совместимость скалки и нужный рабочий ход механизма.

Крутный момент до 12,5 кгс&см

Характеристики Power HD D12 зависят от напряжения питания. При 6,0 В крутящий момент составляет 9,5 кгс см, а при 7,4 В — 12,5 кгс&см. Заявленное время перемещения соответственно составляет 0,068 и 0,059 секунд.

При подборе сервопривода следует учитывать не только момент, но и геометрию тяг. Более длинная скалка увеличивает линейный ход, но уменьшает усилие на тяге. Правильно выбранное соотношение рычагов помогает получить нужное перемещение без чрезмерной нагрузки на привод.

Бессердечниковый двигатель Coreless

В бессердечниковом двигателе обмотка ротора не имеет обычного железного сердечника. Это уменьшает инерцию подвижной части и способствует быстрому разгону и изменению направления вращения.

Такая конструкция актуальна для сервоприводов, часто выполняющих короткие корректирующие движения. В то же время точность работы всего механизма зависит также от люфтов в соединениях, жесткости крепления и настроек системы управления.

Редуктор из титана и стали

В редукторе D12 использованы титан и сталь. Два шариковых подшипника обеспечивают сопротивление вращающимся элементам и способствуют плавности их движения.

Для корректной работы тяги и шарниры должны перемещаться без заклинивания. После установки нужно проверить крайние положения: сервопривод не должен продолжать давить на механизм, уже достигший физического упора.

Питание и сигнал управления

Power HD D12 рассчитан на постоянное напряжение 6,0-7,4 В. Источник питания подбирают с учетом потребления сервопривода и другой бортовой электроники.

Номинальное напряжение аккумулятора не всегда равно напряжению после полной зарядки. Поэтому перед прямым подключением важно проверить фактический диапазон напряжения источника и при необходимости использовать соответствующий стабилизатор или BEC.

Производитель указывает параметры управляющего сигнала 1520 мкс/333 Гц. При настройке приемника или контроллера необходимо учитывать совместимость с этими параметрами.

Настройки через Program Box

Для программирования D12 предусмотрено использование совместимого программатора Program Box. Это требование относится к изменению параметров сервопривода; конкретные доступные настройки зависят от поддерживаемого программатора.

Начальную установку выполняют последовательно: определяют нейтральное положение, монтируют скалку, проверяют направление движения и настраивают конечные точки. Это позволяет согласовать команды управления с реальным ходом механизма.

Основные преимущества

• бессердечниковый двигатель Coreless;
• крутящий момент до 12,5 кгс см при 7,4 В;
• редуктор из титана и стали;
• два шариковых подшипника;
• корпус высотой 26,3 мм;
• масса 55 г;
• возможность программирования через совместимый Program Box.

Технические характеристики

• Бренд: Power HD
• Модель: D12
• Тип устройства: сервопривод
• Тип двигателя: бессердечниковый, Coreless
• Рабочее напряжение: 6,0–7,4 В DC
• Крутный момент при 6,0 В: 9,5 кгс&смd
• Крутный момент при 7,4 В: 12,5 кгс&см
• Время перемещения по спецификации при 6,0 В: 0,068 с
• Время перемещения по спецификации при 7,4 В: 0,059 с
• Материалы редуктора: титан и сталь
• Подшипники: 2 шариковых
• Настройки управляющего сигнала: 1520 мкс / 333 Гц
• Программирование: только через совместимый Program Box
• Рабочая температура: от −10 до +60 °C
• Размеры: 41 × 20 × 26,3 мм
• Масса: 55 г
