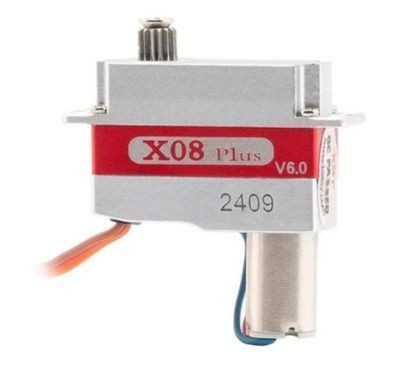

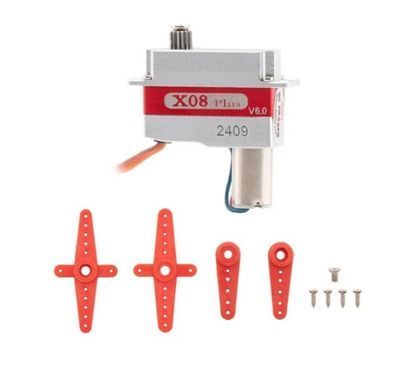

Микросервопривод KST X08 Plus V6.0 с металлическим редуктором

KST X08 Plus V6.0 — компактный цифровой сервопривод для радиоуправляемых планеров и авиамоделей с тонкими управляющими поверхностями. Корпус толщиной 8 мм позволяет установить его внутри крыла или в узком монтажном отсеке. При номинальном весе 9 г модель развивает крутящий момент до 5,3 кгс·см, сохраняя небольшие размеры механизма управления.

Компактное решение для крыла

X08 Plus подходит для привода элеронов и других управляющих поверхностей при соответствии нагрузки его возможностям. Модель можно применять в планерах F5J, F3J, гоночных самолетах F5D и других совместимых авиамоделях, которым необходим компактный привод.

Размеры корпуса составляют 23,5 × 8 × 16,8 мм. Перед установкой следует проверить пространство для качалки, тяги и полного рабочего перемещения. Небольшая толщина облегчает размещение, однако совместимость определяется по конструкции крыла и посадочного места.

Усилие и скорость при разном питании

При напряжении 3,8 В крутящий момент KST X08 Plus V6.0 составляет 2,4 кгс·см. При 6,0 В он увеличивается до 3,85 кгс·см, при 7,4 В — до 4,85 кгс·см, а при 8,4 В достигает 5,3 кгс·см.

Перемещение на 60° занимает от 0,18 с при минимальном указанном напряжении до 0,09 с при 8,4 В. Выбор питания позволяет согласовать характеристики привода с необходимым усилием, скоростью и возможностями бортовой электроники.

При проектировании соединений важно учитывать длину качалки. Более длинное плечо увеличивает перемещение тяги, но уменьшает доступное усилие. Правильная геометрия помогает использовать возможности сервопривода без лишней нагрузки.

Двигатель с полым ротором и стальной редуктор

В KST X08 Plus V6.0 используется двигатель постоянного тока с полым ротором. Версия Plus получила более крупный двигатель по сравнению с базовым X08. Низкая инерция ротора способствует быстрой смене движения при корректировке положения управляющей поверхности.

Шестерни редуктора изготовлены из закаленной стали. Алюминиевый корпус способствует отводу тепла, а потенциометр используется для обратной связи по положению. На точность всей системы также влияют жесткость крепления и отсутствие люфтов в тягах и шарнирах.

Питание от 3,8 до 8,4 В

Номинальное напряжение сервопривода составляет 7,4 В. Рабочий диапазон позволяет использовать разные варианты бортового питания, в том числе конфигурации на основе LiPo 1S и 2S при соблюдении допустимых пределов.

При использовании 1S необходимо учитывать падение напряжения по мере разряда. Нижняя рабочая граница составляет 3,8 В, поэтому питание должно оставаться в допустимом диапазоне и под нагрузкой.

Подключение и настройка механизма

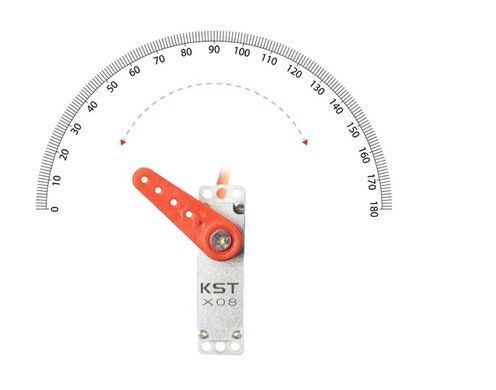

Параметры управляющего сигнала — 1520 мкс / 333 Гц. Угол хода по умолчанию составляет ±60°, суммарно 120°. Перед соединением с управляемой поверхностью нужно проверить совместимость приемника или контроллера, нейтральное положение и направление вращения.

Конечные точки следует настроить с учетом реальных ограничений конструкции. Тяги должны перемещаться свободно, без перекосов и упора в неподвижные детали.

Преимущества KST X08 Plus V6.0

• Корпус толщиной 8 мм для установки в тонких крыльях.
• Номинальный вес 9 г для легких авиамоделей.
• Крутящий момент до 5,3 кгс·см при 8,4 В.
• Двигатель постоянного тока с полым ротором.
• Шестерни из закаленной стали.
• Алюминиевый корпус, способствующий отводу тепла.
• Рабочий диапазон напряжения 3,8–8,4 В.

Технические характеристики

• Производитель: KST.
• Модель: X08 Plus V6.0.
• Тип: цифровой микросервопривод.
• Номинальное напряжение: 7,4 В DC.
• Рабочее напряжение: 3,8–8,4 В DC.
• Крутящий момент при 3,8 В: 2,4 кгс·см.
• Крутящий момент при 6,0 В: 3,85 кгс·см.
• Крутящий момент при 7,4 В: 4,85 кгс·см.
• Крутящий момент при 8,4 В: 5,3 кгс·см.
• Скорость при 3,8 В: 0,18 с/60°.
• Скорость при 6,0 В: 0,15 с/60°.
• Скорость при 7,4 В: 0,12 с/60°.
• Скорость при 8,4 В: 0,09 с/60°.
• Управляющий сигнал: 1520 мкс / 333 Гц.
• Угол хода по умолчанию: ±60°, суммарно 120°.
• Двигатель: постоянного тока с полым ротором.
• Материал корпуса: алюминиевый сплав.
• Материал шестерен: закаленная сталь.
• Датчик положения: потенциометр.
• Рабочая температура: от −10 до +65 °C.
• Размеры корпуса: 23,5 × 8 × 16,8 мм, допуск ±0,2 мм.
• Вес: 9 г ±10%.
