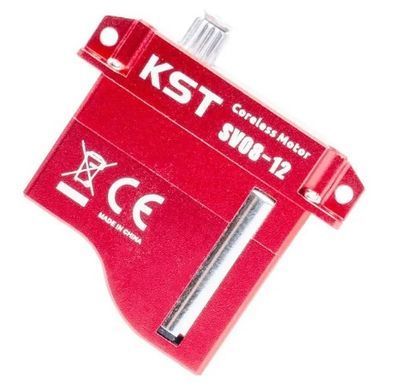

Микросервопривод KST SV08-12 SHV с металлическим редуктором

KST SV08-12 — программируемый цифровой микросервопривод для радиоуправляемых вертолетов и планеров. В корпусе толщиной 8 мм размещены двигатель постоянного тока с полым ротором и редуктор из закаленной стали. При номинальном весе 11 г модель развивает максимальный крутящий момент до 8 кгс·см при напряжении 13 В.

Исполнение SHV рассчитано на повышенное напряжение бортового питания. Совместимость с аккумуляторами LiPo 3S и два способа установки позволяют адаптировать размещение привода к конструкции модели.

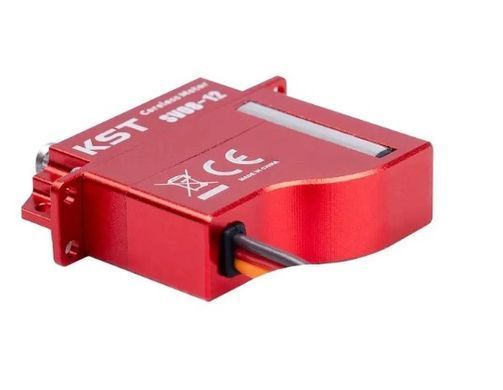

Узкий корпус и выбор способа установки

Размеры KST SV08-12 составляют 23,5 × 8 × 25,25 мм. Небольшая толщина помогает разместить сервопривод в ограниченном пространстве, сохранив место для качалки, тяги и соседних компонентов.

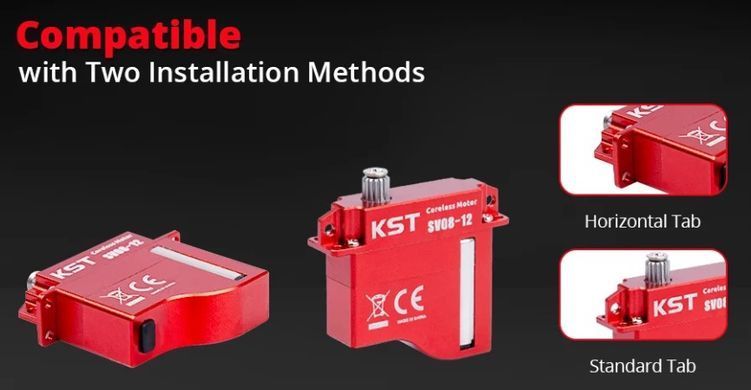

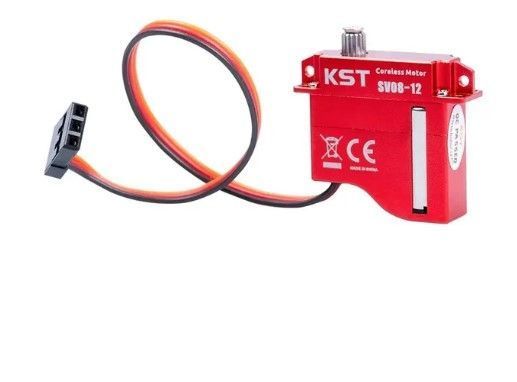

Два предусмотренных способа установки дают возможность выбрать крепление с учетом посадочного места и положения управляемого узла. Перед монтажом необходимо проверить установочные размеры и свободное пространство для полного рабочего перемещения.

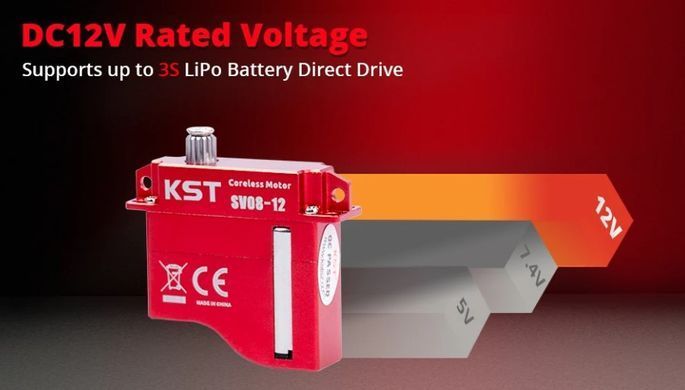

Питание от аккумулятора LiPo 3S

Номинальное напряжение модели — 12 В, рабочий диапазон по спецификации — 8,4–13 В. Сервопривод поддерживает питание от LiPo 3S без отдельного понижения напряжения для самого привода.

При подключении необходимо учитывать допустимые параметры приемника или полетного контроллера. Способность сервопривода работать от повышенного напряжения не означает такую же совместимость всей подключенной электроники.

Выходные и номинальные показатели

При напряжении 8,4 В выходной крутящий момент составляет 5 кгс·см. При 12 В показатель увеличивается до 7 кгс·см, а при 13 В достигает 8 кгс·см. Заявленное время перемещения на 60° составляет соответственно 0,15, 0,10 и 0,09 с.

Для номинального режима при 12 В отдельно указаны крутящий момент 2 кгс·см, скорость 0,13 с/60° и ток 0,35 А. При подборе под нагрузку эти параметры следует отличать от максимальных выходных характеристик. Пусковой ток при 12 В составляет 1,18 А.

Двигатель с полым ротором

В модели установлен двигатель постоянного тока с полым ротором. Низкая инерция его подвижной части способствует быстрой смене движения при корректировке положения управляемого механизма.

Шестерни из закаленной стали передают усилие на выходной вал. Два шариковых подшипника поддерживают его вращение, а потенциометр используется для обратной связи по положению. Алюминиевый корпус способствует отводу тепла.

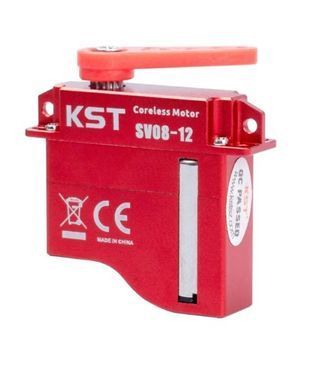

Программируемые функции

KST SV08-12 поддерживает программирование и настройку плавного запуска. Изменение параметров выполняется с помощью совместимого программирующего оборудования.

Параметры управляющего сигнала составляют 1520 мкс / 333 Гц. Угол хода по умолчанию — ±60°, суммарно 120°. После установки нужно проверить направление вращения, нейтральное положение и крайние точки. Тяги должны перемещаться без заклинивания и упора в неподвижные элементы конструкции.

Преимущества KST SV08-12

• Корпус толщиной 8 мм при номинальном весе 11 г.
• Два способа установки.
• Поддержка питания от LiPo 3S.
• Максимальный крутящий момент до 8 кгс·см при 13 В.
• Двигатель постоянного тока с полым ротором.
• Шестерни из закаленной стали и два шариковых подшипника.
• Алюминиевый корпус.
• Программирование и настройка плавного запуска.

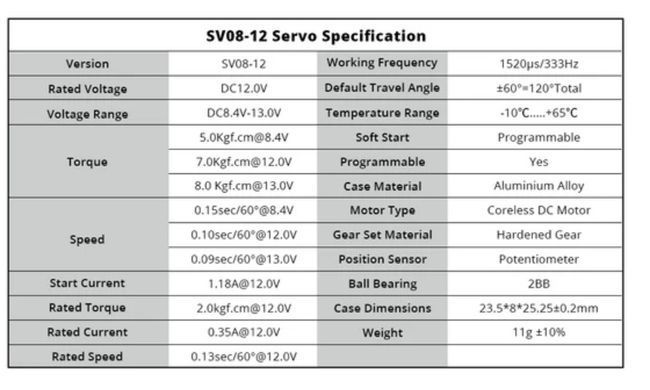

Технические характеристики

• Производитель: KST.
• Модель: SV08-12.
• Тип: программируемый цифровой микросервопривод SHV.
• Назначение: радиоуправляемые вертолеты, планеры и совместимые механизмы.
• Номинальное напряжение: 12 В DC.
• Рабочее напряжение: 8,4–13 В DC.
• Питание от LiPo 3S: поддерживается.
• Выходной крутящий момент при 8,4 В: 5 кгс·см.
• Выходной крутящий момент при 12 В: 7 кгс·см.
• Выходной крутящий момент при 13 В: 8 кгс·см.
• Скорость при 8,4 В: 0,15 с/60°.
• Скорость при 12 В: 0,10 с/60°.
• Скорость при 13 В: 0,09 с/60°.
• Номинальный крутящий момент при 12 В: 2 кгс·см.
• Номинальная скорость при 12 В: 0,13 с/60°.
• Пусковой ток при 12 В: 1,18 А.
• Номинальный ток при 12 В: 0,35 А.
• Управляющий сигнал: 1520 мкс / 333 Гц.
• Угол хода по умолчанию: ±60°, суммарно 120°.
• Программирование: поддерживается.
• Плавный запуск: программируемый.
• Двигатель: постоянного тока с полым ротором.
• Материал корпуса: алюминиевый сплав.
• Материал шестерен: закаленная сталь.
• Датчик положения: потенциометр.
• Подшипники: 2 шариковых.
• Размеры корпуса: 23,5 × 8 × 25,25 мм, допуск ±0,2 мм.
• Вес: 11 г ±10%.
