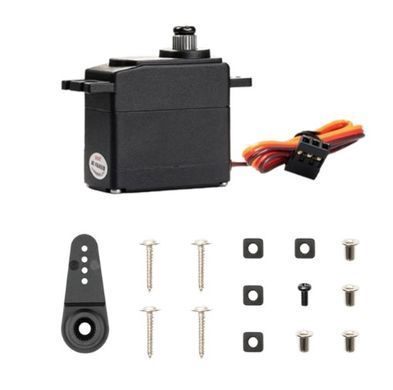

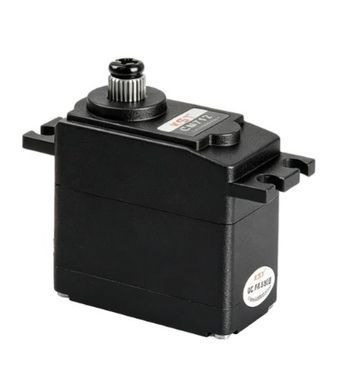

Цифровой сервопривод KST CM712 HV с металлическим редуктором

KST CM712 — программируемый цифровой мини-сервопривод для радиоуправляемых самолетов и вертолетов. В конструкции используются двигатель с полым ротором, металлические шестерни и два шариковых подшипника. При напряжении 8,4 В модель развивает крутящий момент 8 кгс·см и перемещается на 60° за 0,10 с.

Компактное исполнение подходит для механизмов, в которых необходимо учитывать размеры и вес оборудования. Сервопривод можно применять для движения тяг, рычагов и управляющих поверхностей при соответствии нагрузки, креплений и параметров сигнала.

Мини-формат и пластиковый корпус

Размеры KST CM712 составляют 32,2 × 16,8 × 33 мм, номинальный вес — 32 г. Корпус изготовлен из пластика, а редуктор оснащен металлическими шестернями.

Перед установкой следует проверить посадочное место и пространство для движения качалки. При замене другого привода важно сопоставить расположение креплений и совместимость механических соединений. Корпус должен оставаться неподвижным при изменении нагрузки на тягу.

Характеристики при разном напряжении

Рабочий диапазон питания составляет 4,8–8,4 В, номинальное напряжение — 7,4 В. Это позволяет согласовать режим работы с возможностями бортового источника и необходимыми характеристиками механизма.

При 4,8 В крутящий момент равен 5 кгс·см, при 6,0 В — 6 кгс·см, при 7,4 В — 7 кгс·см, при 8,4 В — 8 кгс·см. Время перемещения на 60° составляет соответственно 0,19, 0,15, 0,12 и 0,10 с.

Допустимое напряжение нужно проверять для всей подключенной электроники. Возможность работы сервопривода в режиме HV сама по себе не подтверждает аналогичную совместимость приемника или контроллера.

Двигатель с полым ротором

Низкая инерция ротора способствует быстрому началу движения и изменению направления вращения. Такая конструкция полезна для механизмов, которые выполняют множество небольших корректировок положения.

Металлический редуктор передает усилие на выходной вал. Два шариковых подшипника поддерживают его вращение, а потенциометр используется для обратной связи по положению. Свободное движение тяг и шарниров помогает избежать дополнительного сопротивления.

Программируемые функции

KST CM712 поддерживает программирование, включая настройку плавного запуска. Изменение параметров выполняется с помощью совместимого программирующего оборудования.

Параметры управляющего сигнала — 1520 мкс / 333 Гц. Угол хода по умолчанию составляет ±50°, суммарно 100°. После монтажа необходимо проверить нейтральное положение, направление вращения и конечные точки. Настроенный ход должен соответствовать механическим ограничениям конструкции.

Подбор питания под нагрузку

Ток блокировки находится в диапазоне от 1,5 А при 4,8 В до 2,35 А при 8,4 В. Этот показатель относится к заблокированному выходному валу и не обозначает постоянное потребление во время работы.

Его следует учитывать при выборе BEC, проводки и разъемов. Если используются несколько сервоприводов, возможности источника питания должны соответствовать общей нагрузке системы.

Преимущества KST CM712

• Компактные размеры и номинальный вес 32 г.
• Двигатель с полым ротором.
• Металлические шестерни и два шариковых подшипника.
• Крутящий момент до 8 кгс·см при 8,4 В.
• Диапазон питания 4,8–8,4 В.
• Программирование и настройка плавного запуска.

Технические характеристики

• Производитель: KST.
• Модель: CM712.
• Тип: цифровой программируемый HV мини-сервопривод.
• Номинальное напряжение: 7,4 В DC.
• Рабочее напряжение: 4,8–8,4 В DC.
• Крутящий момент при 4,8 / 6,0 / 7,4 / 8,4 В: 5 / 6 / 7 / 8 кгс·см.
• Скорость при 4,8 / 6,0 / 7,4 / 8,4 В: 0,19 / 0,15 / 0,12 / 0,10 с/60°.
• Ток блокировки при 4,8 / 6,0 / 7,4 / 8,4 В: 1,5 / 1,8 / 2,05 / 2,35 А.
• Управляющий сигнал: 1520 мкс / 333 Гц.
• Угол хода по умолчанию: ±50°, суммарно 100°.
• Программирование: поддерживается.
• Плавный запуск: программируемый.
• Двигатель: с полым ротором.
• Материал корпуса: пластик.
• Материал шестерен: металл.
• Подшипники: 2 шариковых.
• Датчик положения: потенциометр.
• Рабочая температура: от −10 до +65 °C.
• Размеры корпуса: 32,2 × 16,8 × 33 мм, допуск ±0,2 мм.
• Вес: 32 г ±10%.
