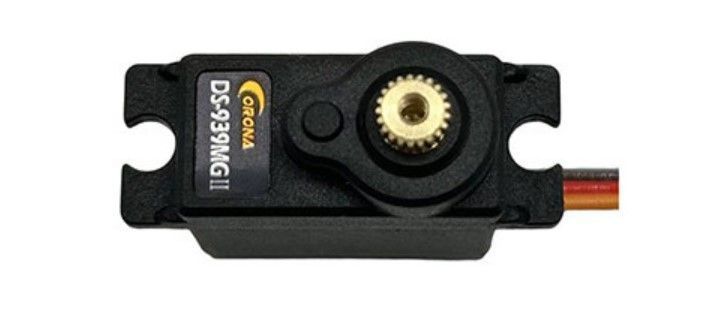

Cервопривод Corona DS939MG II с металлическим редуктором
Corona DS939MG II — компактный цифровой сервопривод для радиоуправляемых моделей и совместимых механизмов позиционирования. Металлический редуктор, небольшая масса и крутящий момент остановки до 4,1 кгс·см позволяют использовать его в конструкциях, где требуется перемещать тяги и рычаги при ограниченном пространстве для установки.
Небольшой корпус и удобное размещение
Размеры сервопривода составляют 22,5 × 11,5 × 24,6 мм, вес — 15,1 г. Такие параметры важны для небольших моделей, в которых необходимо учитывать массу оборудования и расположение компонентов относительно центра тяжести.
Соединительный провод длиной 215 мм позволяет установить управляющую электронику на некотором расстоянии от привода. Перед монтажом следует проверить посадочные размеры, совместимость качалки и доступное пространство для ее перемещения.
Работа при напряжении 4,8 и 6,0 В
Характеристики Corona DS939MG II указаны для двух значений напряжения. При 4,8 В крутящий момент остановки составляет 3,6 кгс·см, а поворот на 60° занимает 0,15 с. При питании 6,0 В момент увеличивается до 4,1 кгс·см, время перемещения составляет 0,14 с/60°.
Крутящий момент остановки относится к состоянию заблокированного выходного вала и не обозначает допустимую постоянную нагрузку. Для подбора сервопривода необходимо учитывать запас по усилию, сопротивление механизма и длину плеча качалки. Более длинное плечо увеличивает ход тяги, но уменьшает усилие на ней.
Металлические шестерни
Редуктор оснащен металлическими шестернями, которые передают вращение двигателя на выходной вал. Для корректной работы важно надежно закрепить корпус и обеспечить свободное движение соединенных с ним деталей.
Тяги не должны работать с перекосом или заклинивать. Настройка конечных положений помогает избежать лишней нагрузки, возникающей при упоре управляемого узла в неподвижные элементы конструкции.
Чувствительность к управляющему сигналу
Зона нечувствительности Corona DS939MG II составляет не более 2 мкс. Этот параметр характеризует различаемое изменение длительности управляющего импульса. Его следует отличать от точности положения, которая измеряется в угловых единицах.
Обратная связь реализована с помощью потенциометра с двумя ползунками и прямым приводом. Указанное соотношение перемещения и сигнала — 40° в одну сторону при изменении длительности импульса на 400 мкс. Оно помогает согласовать настройки управления с необходимым ходом механизма.
Преимущества Corona DS939MG II
- Компактные размеры для небольших посадочных мест.
- Малый вес для легких радиоуправляемых конструкций.
- Металлический редуктор.
- Зона нечувствительности не более 2 мкс.
- Характеристики указаны для питания 4,8 и 6,0 В.
- Соединительный провод длиной 215 мм.
Технические характеристики
- Производитель: Corona.
- Модель: DS939MG II.
- Тип: цифровой сервопривод.
- Рабочее напряжение: 4,8–6,0 В.
- Рабочий ток при 4,8 / 6,0 В: 200 / 240 мА.
- Скорость при 4,8 В: 0,15 с/60°.
- Скорость при 6,0 В: 0,14 с/60°.
- Крутящий момент остановки при 4,8 В: 3,6 кгс·см.
- Крутящий момент остановки при 6,0 В: 4,1 кгс·см.
- Зона нечувствительности: ≤2 мкс.
- Перемещение: 40° в одну сторону при изменении импульса на 400 мкс.
- Потенциометр: два ползунка, прямой привод.
- Материал шестерен: металл.
- Длина провода: 215 мм.
- Рабочая температура: от −20 до +60 °C.
- Размеры: 22,5 × 11,5 × 24,6 мм.
- Вес: 15,1 г.
