Сервопривод AGFRC A86BHM с моментом до 55 кгс·см

Высокое усилие для радиомоделей и робототехники

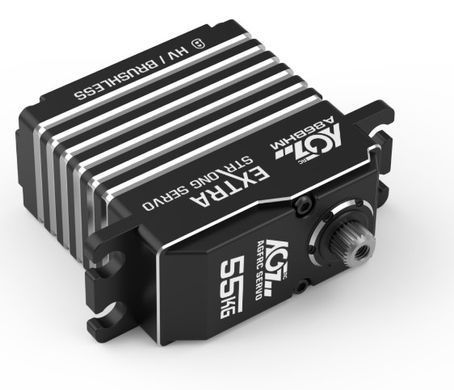

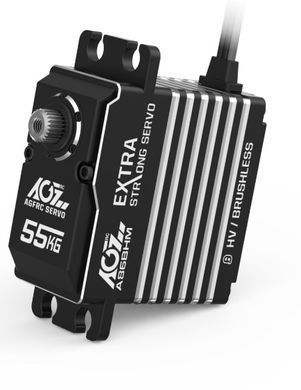

AGFRC A86BHM — программируемый цифровой сервопривод с бесколлекторным двигателем, стальным редуктором и алюминиевым корпусом. Модель предназначена для механизмов, которым требуется значительное усилие: рулевого управления радиоуправляемых автомобилей, приводов роботов и других подвижных узлов. При напряжении 8,4 В момент остановки достигает 55 кгс·см, а перемещение на 60° занимает 0,110 с.

Сервопривод подходит для краулеров, багги и грузовиков масштабов 1/10 и 1/8 при соответствии установочных размеров и расчётной нагрузки. Его также можно применять в авиамоделях и робототехнических проектах, где необходимы высокое усилие и возможность настройки параметров.

Бесколлекторный двигатель и стальной редуктор

Бесколлекторный двигатель работает без щёточно-коллекторного узла, поэтому не имеет связанного со щётками механического износа. Это полезная особенность для привода, выполняющего многочисленные перемещения и часто меняющего направление вращения.

Редуктор оснащён шестернями из прочной стали. Конструкцию дополняют три шариковых подшипника и усиленный стальной вал. Такая механика позволяет передавать значительное усилие в пределах корпуса стандартного формата.

Выходной шлиц имеет 25 зубьев и диаметр 5,92 мм. Эти размеры необходимо учитывать при подборе совместимой качалки.

Корпус с конструкцией для отвода тепла

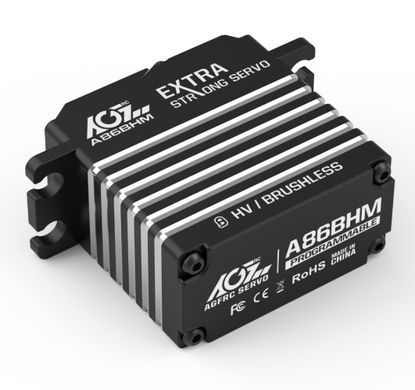

Корпус AGFRC A86BHM изготовлен из алюминиевого сплава AL6061-T6. Радиаторные элементы способствуют отводу тепла от внутренних компонентов во время работы. Металлическая конструкция также обеспечивает жёсткость узла.

Размеры сервопривода составляют 40 × 20 × 41,5 мм, масса — 88,5 г. Перед установкой следует проверить высоту монтажного отсека и пространство для движения качалки. Кабель длиной 300 мм позволяет организовать подключение с учётом расположения бортовой электроники.

Работа при напряжении 4,8–8,4 В

Сервопривод поддерживает питание постоянным напряжением от 4,8 до 8,4 В. При 4,8 В момент остановки составляет 35 кгс·см, при 6,0 В — 40 кгс·см, а при 7,4 В — 49 кгс·см.

Повышение напряжения увеличивает доступное усилие и сокращает время перемещения. Параметры для каждого уровня питания позволяют выбрать режим, соответствующий требованиям механизма и возможностям бортовой системы.

Момент остановки характеризует предельное усилие при заблокированном валу. Для продолжительной эксплуатации необходимо оставлять запас по нагрузке.

Программируемая цифровая электроника

AGFRC A86BHM поддерживает программирование с помощью совместимого оборудования. Доступные настройки позволяют адаптировать работу сервопривода к особенностям конкретного механизма.

Нейтральный импульс составляет 1520 мкс, частота управления — 333 Гц. Заявленный диапазон ширины импульса — 500–2500 мкс, угол перемещения — 180 ±10°. Мёртвая зона 2 мкс определяет порог реакции на небольшие изменения входного сигнала.

Преимущества AGFRC A86BHM

• Момент остановки до 55 кгс·см при 8,4 В.
• Бесколлекторный двигатель для многократных рабочих циклов.
• Стальные шестерни и усиленный вал.
• Три шариковых подшипника.
• Алюминиевый корпус с элементами для отвода тепла.
• Программируемое цифровое управление.
• Рабочее напряжение 4,8–8,4 В.
• Выходной шлиц 25T диаметром 5,92 мм.

Технические характеристики

• Бренд: AGFRC
• Модель: A86BHM
• Тип: цифровой программируемый сервопривод
• Рабочее напряжение: 4,8–8,4 В DC
• Тип двигателя: бесколлекторный
• Материал шестерён: сталь
• Материал корпуса: алюминиевый сплав AL6061-T6
• Подшипники: 3 шариковых
• Момент остановки при 4,8 В: 35 кгс·см
• Момент остановки при 6,0 В: 40 кгс·см
• Момент остановки при 7,4 В: 49 кгс·см
• Момент остановки при 8,4 В: 55 кгс·см
• Скорость при 4,8 В: 0,175 с/60°
• Скорость при 6,0 В: 0,142 с/60°
• Скорость при 7,4 В: 0,125 с/60°
• Скорость при 8,4 В: 0,110 с/60°
• Нейтральный импульс: 1520 мкс
• Частота управления: 333 Гц
• Диапазон ширины импульса: 500–2500 мкс
• Мёртвая зона: 2 мкс
• Угол перемещения: 180 ±10°
• Выходной шлиц: 25T, диаметр 5,92 мм
• Рабочая температура: от −15 до +70 °C
• Длина кабеля: 300 мм
• Калибр провода: 22 AWG
• Размеры: 40 × 20 × 41,5 мм
• Масса нетто: 88,5 г
