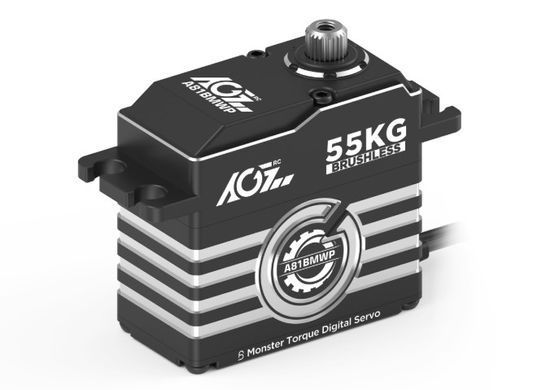

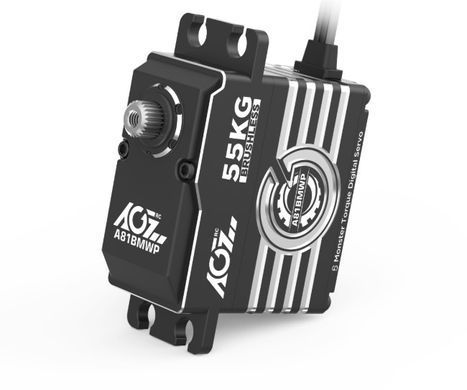

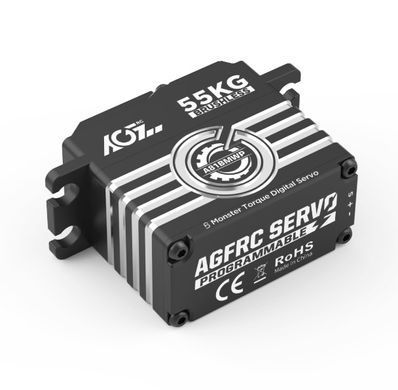

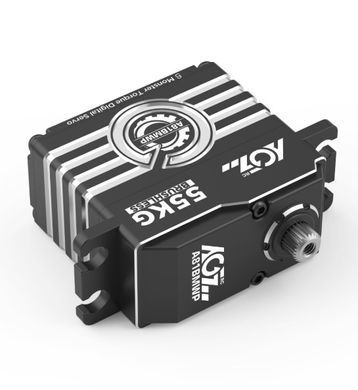

Сервопривод AGFRC A81BMWP 55 кгс·см с защитой IP67

Высокое усилие в стандартном размере

AGFRC A81BMWP — цифровой бесколлекторный сервопривод серии Advanced Ultra Power PRO для радиоуправляемых автомобилей, самолётов, вертолётов, лодок и робототехнических механизмов. Модель предназначена для задач, в которых важны значительный крутящий момент, быстрое перемещение и защита от пыли и влаги.

При напряжении 8,4 В момент остановки достигает 55 кгс·см, а перемещение на 60° занимает 0,087 с. Размеры корпуса составляют 40 × 20 × 37,5 мм, масса — 83 г. Такая конструкция позволяет использовать мощный привод в монтажном пространстве стандартного формата.

A81BMWP подходит для рулевого управления радиомоделей, перемещения управляющих поверхностей и других механизмов при соответствии установочных размеров и расчётной нагрузки.

Бесколлекторный двигатель и стальной редуктор

Бесколлекторный двигатель не имеет щёточно-коллекторного узла. Отсутствие износа щёток полезно для сервопривода, который часто меняет направление вращения и выполняет большое количество рабочих циклов.

Шестерни редуктора изготовлены из прочной стали. Три шариковых подшипника обеспечивают опору вращающихся элементов механизма. Стальная передача и подшипниковые опоры позволяют передавать значительное усилие на выходной вал.

Алюминиевый корпус с защитой от пыли и воды

Корпус AGFRC A81BMWP изготовлен из алюминиевого сплава AL6061-T6. Металлическая конструкция придаёт узлу жёсткость и помогает отводить тепло от внутренних компонентов.

Класс IP67 предусматривает пыленепроницаемость и защиту при временном погружении в воду в определённых условиях. Для модели заявлено испытание на глубине 1 м в течение 30 минут. Это полезная особенность для внедорожных радиомоделей и оборудования, контактирующего с влагой, однако она не означает возможность постоянной работы под водой.

Питание и рабочие характеристики

Сервопривод работает от постоянного напряжения 4,8–8,4 В. При 4,8 В момент остановки составляет 32 кгс·см, при 6,0 В — 39 кгс·см, при 7,4 В — 48 кгс·см. Наибольшее заявленное усилие 55 кгс·см доступно при 8,4 В.

С повышением напряжения сокращается время перемещения. Подробные значения приведены в технических характеристиках. Момент остановки относится к предельному усилию при заблокированном валу, поэтому для продолжительной эксплуатации необходимо предусматривать запас по нагрузке.

Цифровая электроника и настройка

A81BMWP поддерживает программирование параметров с помощью совместимого оборудования. Нейтральный импульс составляет 1520 мкс, частота управления — 333 Гц. Мёртвая зона 2 мкс определяет порог реакции на небольшие изменения входного сигнала.

Заявленный угол перемещения — 180 ±10°. Выходной шлиц имеет 25 зубьев и диаметр 5,92 мм. Эти параметры необходимо учитывать при подборе качалки. Кабель длиной 300 мм выполнен с проводами калибра 22 AWG.

Преимущества AGFRC A81BMWP

• Момент остановки до 55 кгс·см при 8,4 В.
• Перемещение на 60° за 0,087 с при 8,4 В.
• Бесколлекторный двигатель и стальные шестерни.
• Три шариковых подшипника.
• Корпус из алюминиевого сплава AL6061-T6.
• Защита от пыли и воды по классу IP67.
• Программируемая цифровая электроника.
• Стандартные размеры и выходной шлиц 25T.

Технические характеристики

• Бренд: AGFRC
• Модель: A81BMWP
• Серия: Advanced Ultra Power PRO
• Тип: цифровой программируемый сервопривод
• Рабочее напряжение: 4,8–8,4 В DC
• Тип двигателя: бесколлекторный
• Материал шестерён: сталь
• Материал корпуса: алюминиевый сплав AL6061-T6
• Подшипники: 3 шариковых
• Момент остановки при 4,8 В: 32 кгс·см
• Момент остановки при 6,0 В: 39 кгс·см
• Момент остановки при 7,4 В: 48 кгс·см
• Момент остановки при 8,4 В: 55 кгс·см
• Скорость при 4,8 В: 0,145 с/60°
• Скорость при 6,0 В: 0,125 с/60°
• Скорость при 7,4 В: 0,100 с/60°
• Скорость при 8,4 В: 0,087 с/60°
• Нейтральный импульс: 1520 мкс
• Частота управления: 333 Гц
• Диапазон ширины импульса: 500–2500 мкс
• Мёртвая зона: 2 мкс
• Угол перемещения: 180 ±10°
• Выходной шлиц: 25T, диаметр 5,92 мм
• Класс защиты: IP67
• Рабочая температура: от −15 до +70 °C
• Длина кабеля: 300 мм
• Калибр провода: 22 AWG
• Размеры: 40 × 20 × 37,5 мм
• Масса нетто: 83 г
