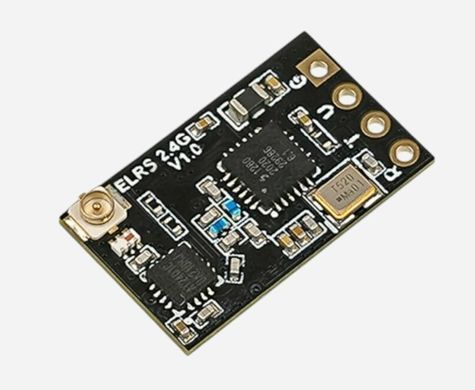

Приемник BETAFPV Nano базируется на проекте ExpressLRS, открытом канале связи RC для программ RC.&ExpressLRS имеет целью достичь наилучшей возможной производительности связи по скорости, задержке и диапазону. Это делает ExpressRRS одним из самых одновременно обеспечивает производительность на большом расстоянии.
Приемник BETAFPV Nano базируется на проекте ExpressLRS, открытом канале связи RC для программ RC. ExpressLRS имеет целью достичь наилучшей возможной производительности связи по скорости, задержке и диапазону. каналов связи RC, но одновременно обеспечивает производительность на большом расстоянии.
Особенности:
- Протокол ExpressLRS: Создан на проекте с открытым исходным кодом, который постоянно совершенствуется сообществом разработчиков. Это гарантирует, что приемник всегда будет иметь самые новые и эффективные алгоритмы для связи.
- Максимальная производительность: Предназначен для достижения наилучших показателей скорости и задержки. Благодаря этому ExpressLRS является одним из самых быстрых протоколов радиоуправления, позволяющим получать мгновенный отзыв от модели.
- Отличная дальность: Несмотря на акцент на скорости, приемник BETAFPV Nano сохраняет исключительную производительность на больших расстояниях. Это позволяет совершать дальние полеты без риска потери связи.
- Компактный дизайн: Миниатюрные размеры и малый вес делают его идеальным для установки на любую модель, особенно на самые легкие FPV-дроны, где каждый грамм имеет значение.
Преимущества:
- Надежная связь: Сочетание низкой задержки и отличной дальности обеспечивает стабильный и надежный канал связи, что является залогом безопасного управления моделью.
- Универсальность: Благодаря открытому коду и широкой поддержке, приемник совместим с различными передатчиками, работающими на протоколе ExpressLRS.
- Улучшенный контроль: Благодаря минимальной задержке, пилот получает мгновенный отклик от модели, позволяющий выполнять сложные маневры с высокой точностью.
Применение:
- FPV-дроны: Идеален для дальнобойных дронов, где скорость и надежность являются приоритетными.
- Авиамодели: Может использоваться в самолетах и вертолетах, где стабильная и быстрая связь является ключевой для управления.
- Миниатюрные проекты: Идеально подходит для небольших моделей благодаря компактным размерам и малому весу.
Комплектация:
- 1 * приемник BETAFPV ELRS Nano
- 1 * антенна BETAFPV T
- 2 * Запасная термоусадочная трубка
- 4 * 30 awg кремниевых соединительных проводов (1 черный, 1 красный, 1 белый, 1 желтый)
- 1 * шпилька 1×4
- 1 * Руководство пользователя Nano приемника
Диаграмма

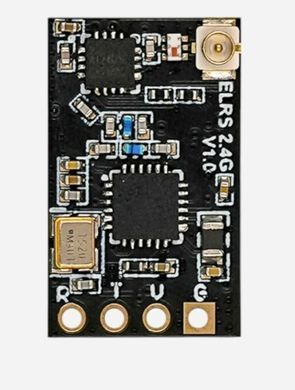

Схема версии Nano приемника 2.4G, как показано ниже.
Конфигурация и привязка
ExpressLRS использует последовательный протокол Crossfire (он же протокол CRSF) для связи между приемником и платой контроллера полета. Поэтому убедитесь, что ваша плата контроллера полета поддерживает последовательный протокол CRSF. Далее мы используем контроллер полета с прошивкой CRSF.
Соединение между приемником ELRS Nano и платой FC показано ниже.
Включите соответствующий UART (например, UART3 ниже) как Serial Rx на вкладке «Порты» Betaflight Configurator.
На вкладке «Конфигурация» выберите «Последовательный приемник» на панели «Приемник» и выберите «CRSF» как протокол. Телеметрия здесь необязательна, и она уменьшит скорость обновления флешки из-за того, что слоты передачи используются для телеметрии.
Нано-приемник мог перейти в статус привязки, включив/выключив питание трижды.
- Трижды подключайте и отключайте наноприемник;
- Убедитесь, что светодиодный индикатор быстро мигает дважды, что указывает на то, что приемник находится в режиме привязки;
- Убедитесь, что модуль RF TX или радиопередатчик вошел в статус привязки, присылающий импульс привязки;
- Если приемник имеет непрерывный свет, он привязан.
