Полётный стек SoloGood F722 80A — контроллер F7 и ESC с поддержкой до 8S

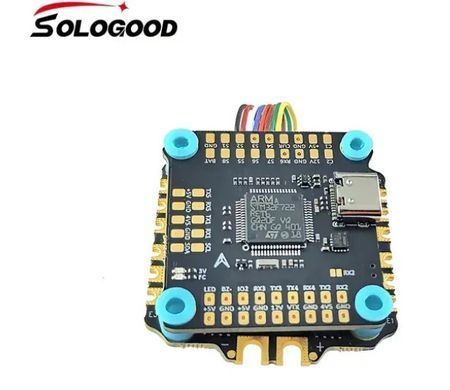

SoloGood F722 80A Stack объединяет контроллер полёта на STM32F722RET6 и 8-битный регулятор оборотов BLS 80A. Стек предназначен для сборки и модернизации FPV-дронов, которым необходимы интерфейсы для периферии, запись полётных данных и запас по допустимому току ESC.
Регулятор поддерживает аккумуляторы 3S–8S. При этом в предоставленной спецификации контроллера полёта указано питание 3S–6S с максимальным напряжением 30 В. Поэтому возможность питания всего стека от 8S требует подтверждения для конкретной ревизии.
Контроллер полёта STM32F722
Основой контроллера является микроконтроллер STM32F722RET6. Гироскоп ICM42688P обеспечивает измерение движения, а барометр SPL-06 — атмосферного давления. Встроенный OSD-чип AT7456E позволяет накладывать полётную информацию на совместимое аналоговое видеоизображение.
Для записи полётных данных предусмотрено 16 МБ флеш-памяти Blackbox. Записи можно использовать для анализа поведения дрона и проверки настроек.
Интерфейсы и питание периферии

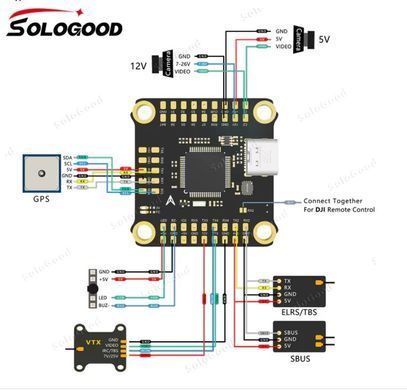

Контроллер имеет шесть UART-портов для подключения совместимого оборудования. Выходы BEC 5 В / 2 А и 10 В / 2 А обеспечивают питание периферии в пределах допустимой нагрузки. Также предусмотрен шестиконтактный разъём для совместимых систем DJI/Vista.
Плата поддерживает сигнальные выходы M1–M8. Для управления восемью двигателями необходимо соответствующее количество каналов ESC: наличие восьми выходов на контроллере само по себе не означает, что регулятор в стеке является восьмиканальным.
Регулятор BLS 80A
В указанной конфигурации используется 8-битный ESC BLS с заявленным длительным током 80 А и кратковременным пиковым током 90 А. Для него указана прошивка B_X_40_24_V0.21.
При выборе силовой конфигурации необходимо учитывать ток двигателей, характеристики пропеллеров и условия охлаждения. Пиковый ток не является режимом для непрерывной работы.
Монтаж и контроль состояния
Контроллер и ESC имеют монтажный шаг 30,5 × 30,5 мм. Размеры контроллера составляют 38,5 × 38,5 мм, регулятора — 58 × 58,4 мм.
Увеличенные контактные площадки облегчают доступ при пайке. Четыре светодиода отображают состояние гироскопа и линий питания 3,3 В, 5 В и 10 В.
Основные характеристики
- Контроллер: STM32F722RET6.
- Гироскоп: ICM42688P.
- Барометр: SPL-06.
- OSD: AT7456E.
- UART: 6.
- Blackbox: 16 МБ.
- Сигнальные выходы двигателей: M1–M8.
- BEC контроллера: 5 В / 2 А и 10 В / 2 А.
- Цель прошивки Betaflight: SOLOGOODF722.
- ESC: BLS, 8-битный.
- Питание ESC: 3S–8S.
- Длительный / пиковый ток ESC: 80 / 90 А.
- Монтажный шаг: 30,5 × 30,5 мм.
- Вес контроллера: 8,1 г.
- Вес ESC: 28,4 г.
