Микрокомпьютер Radxa ROCK 5A на Rockchip RK3588S

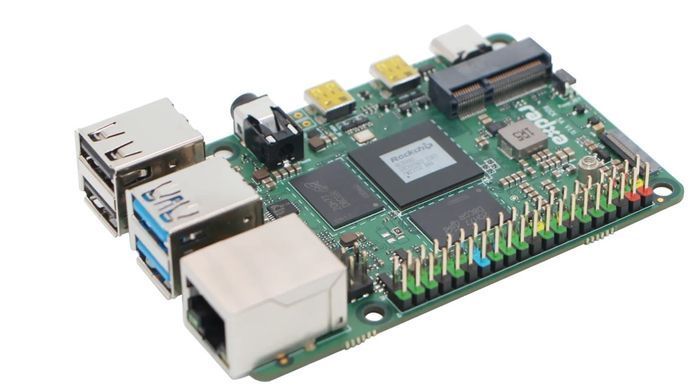

Микрокомпьютер Radxa ROCK 5A

Radxa ROCK 5A — одноплатный компьютер на базе Rockchip RK3588S для программирования, мультимедиа, автоматизации и локальной обработки данных. Плата объединяет восьмиядерный процессор, графику Arm Mali-G610 MP4 и нейронный ускоритель с заявленной производительностью до 6 TOPS.

Модель предусматривает конфигурации с 4, 8, 16 или 32 ГБ оперативной памяти LPDDR4X. Конкретный объём RAM определяется модификацией товара. Набор интерфейсов позволяет использовать ROCK 5A как основу мультимедийного терминала, домашнего сервера, учебного стенда или встраиваемого устройства.

Восьмиядерный процессор Rockchip RK3588S

Процессор содержит четыре ядра Cortex-A76 с частотой до 2,4 ГГц и четыре Cortex-A55 с частотой до 1,8 ГГц. Такая архитектура сочетает производительные и энергоэффективные ядра для разных типов нагрузки.

Плата подходит для одновременной работы нескольких приложений, обработки данных с периферии и запуска сетевых служб. Результат зависит от объёма памяти, накопителя и оптимизации программного обеспечения.

Графика Mali-G610 и ускорение ИИ

Графический процессор Arm Mali-G610 MP4 обеспечивает аппаратные возможности для работы с 2D- и 3D-графикой. Поддержка графического ускорения в конкретных приложениях зависит от операционной системы и драйверов.

Встроенный NPU с производительностью до 6 TOPS предназначен для выполнения совместимых нейросетей. Его можно использовать в проектах анализа изображений и машинного обучения после подготовки модели и настройки соответствующей программной среды.

Подключение нескольких дисплеев

ROCK 5A имеет два выхода micro-HDMI: один поддерживает режимы до 8K при 60 Гц, второй — до 4K при 60 Гц. Дополнительный интерфейс MIPI DSI предусмотрен для совместимого дисплея с разрешением до 1080p при 60 Гц.

Платформа поддерживает одновременный вывод изображения на три дисплея. Доступные режимы и их сочетания зависят от программного обеспечения, подключённых экранов и кабелей.

Накопители microSD, eMMC и SSD

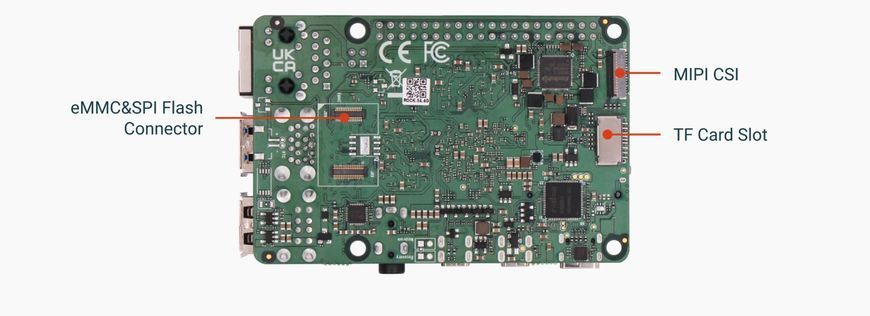

Для хранения системы и файлов предусмотрены слот microSD и разъём для модуля eMMC 5.1. Разъём eMMC также используется для опционального модуля SPI Flash: эти модули устанавливаются альтернативно.

Подключение NVMe SSD формата 2230, 2242, 2260 или 2280 реализуется через совместимую плату расширения Radxa M.2. Для SATA SSD и HDD предусмотрено расширение с помощью Radxa Penta SATA HAT. Накопители и платы расширения подбираются под конкретный проект.

Ethernet и беспроводное расширение

Для проводной сети ROCK 5A оснащён портом Gigabit Ethernet. Wi-Fi и Bluetooth реализуются с помощью дополнительного совместимого модуля, для которого предусмотрен слот M.2 E-Key формата 2230.

Стандарт беспроводной связи зависит от установленного модуля. Поэтому Wi-Fi 6 и Bluetooth 5.2 следует указывать как характеристики конкретного адаптера, а не как обязательное оснащение каждой платы ROCK 5A.

USB, камеры и электронные модули

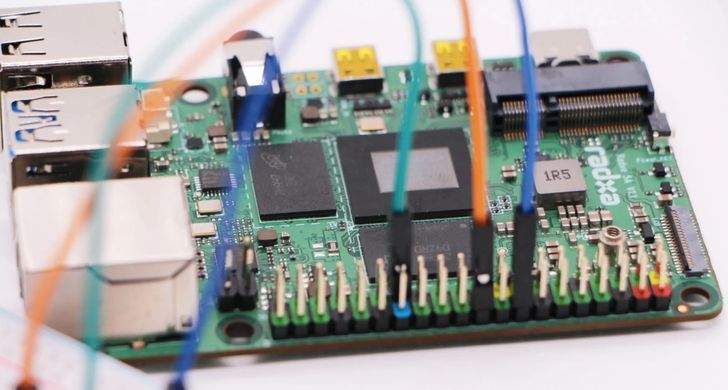

На плате есть два порта USB 3.0 Type-A и два USB 2.0 Type-A для накопителей, устройств ввода и другой периферии. 40-контактный разъём расширения позволяет подключать совместимые электронные модули.

Для камеры предусмотрен интерфейс MIPI CSI. Комбинированный четырёхконтактный аудиоразъём 3,5 мм поддерживает подключение наушников и микрофонный вход.

Питание и охлаждение

Питание подаётся через USB Type-C с поддержкой USB PD 2.0 и QC 2.0. Источник питания необходимо подбирать с учётом требований платы и подключённой периферии.

Для длительных вычислений важно обеспечить отвод тепла от процессора. На ROCK 5A предусмотрен разъём вентилятора, который позволяет организовать активное охлаждение в готовой системе.

Основные характеристики

• SoC: Rockchip RK3588S.
• CPU: 4 × Cortex-A76 до 2,4 ГГц + 4 × Cortex-A55 до 1,8 ГГц.
• GPU: Arm Mali-G610 MP4.
• NPU: до 6 TOPS.
• Оперативная память: 4/8/16/32 ГБ LPDDR4X, в зависимости от модификации.
• Хранение: microSD, опциональный eMMC 5.1.
• NVMe SSD: через совместимую плату расширения Radxa M.2.
• SATA SSD/HDD: через Radxa Penta SATA HAT.
• Видеовыходы: 2 × micro-HDMI, 1 × MIPI DSI.
• Сеть: Gigabit Ethernet.
• Беспроводное расширение: M.2 E-Key 2230 для совместимого модуля.
• USB: 2 × USB 3.0 Type-A, 2 × USB 2.0 Type-A.
• Камера: MIPI CSI.
• Расширение: 40-контактный разъём.
• Аудио: комбинированный разъём 3,5 мм.
• Питание: USB Type-C, поддержка PD 2.0 и QC 2.0.
