Микрокомпьютер Orange Pi 5 Pro 8GB с памятью LPDDR5 и Wi-Fi 5

Микрокомпьютер Orange Pi 5 Pro 8GB

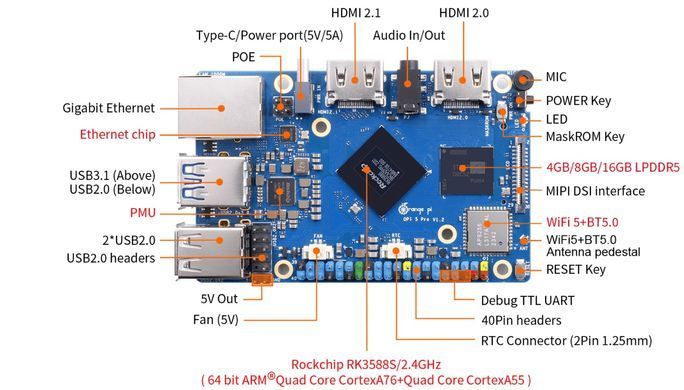

Orange Pi 5 Pro 8GB — компактный одноплатный компьютер для программирования, автоматизации, мультимедиа и разработки встраиваемых систем. Модель построена на восьмиядерном процессоре Rockchip RK3588S и оснащена 8 ГБ оперативной памяти LPDDR5. Встроенные Wi-Fi 5, Bluetooth 5.0 и Gigabit Ethernet обеспечивают подключение к сети и совместимой периферии.

Плата имеет размеры 89 × 56 мм и объединяет интерфейсы для накопителей, дисплеев, камер и электронных модулей. Её можно использовать как основу домашнего сервера, информационного терминала, системы сбора данных или учебного стенда.

Процессор Rockchip RK3588S и память LPDDR5

Процессор содержит четыре ядра Cortex-A76 с частотой до 2,4 ГГц и четыре Cortex-A55 с частотой до 1,8 ГГц. Архитектура big.LITTLE позволяет распределять работу между производительными и энергоэффективными ядрами в зависимости от нагрузки.

8 ГБ оперативной памяти LPDDR5 позволяют работать с несколькими приложениями, запускать серверные службы, среды разработки и инструменты обработки данных. Такая конфигурация подходит для проектов, в которых важны многозадачность и запас памяти для рабочих процессов.

Графика и ускорение нейросетей

Графический процессор Arm Mali-G610 обеспечивает аппаратные возможности для обработки 2D- и 3D-графики. Поддержка графических API и использование ускорения в конкретных программах зависят от операционной системы и драйверов.

Встроенный NPU имеет заявленную производительность до 6 TOPS и поддерживает вычисления INT4, INT8 и INT16. Он предназначен для выполнения совместимых нейросетей, в том числе в задачах анализа изображений и локальной обработки данных. Использование ускорителя требует подготовки модели и соответствующей программной среды.

Два HDMI и интерфейсы MIPI

Для подключения мониторов предусмотрены HDMI 2.1 с поддержкой режимов до 8K при 60 Гц и HDMI 2.0 с поддержкой до 4K при 60 Гц. Дополнительный четырёхлинейный MIPI DSI позволяет работать с совместимыми встраиваемыми дисплеями.

Два четырёхлинейных интерфейса MIPI для камер расширяют возможности платы в проектах видеозахвата и компьютерного зрения. Фактические режимы работы зависят от подключённого оборудования, драйверов и возможностей выбранной операционной системы.

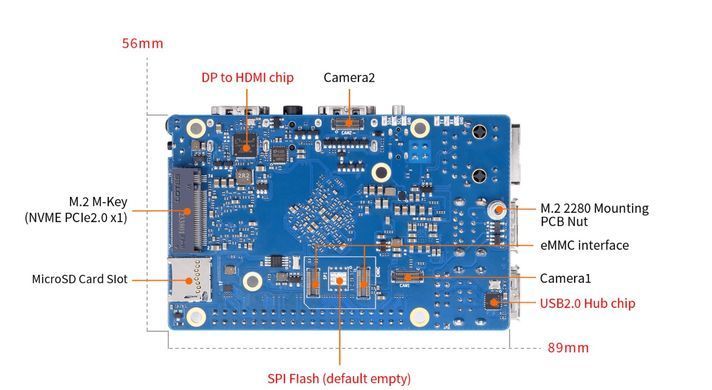

Хранение данных на SSD, eMMC и microSD

Orange Pi 5 Pro оснащён слотом M.2 M-Key для совместимого NVMe SSD или SATA SSD. Это позволяет организовать хранилище для программ, баз данных, видеозаписей и других файлов.

Для других конфигураций предусмотрены слот microSD и разъём для опционального модуля eMMC. Объём 8 ГБ в названии модели обозначает оперативную память; ёмкость и наличие накопителя определяются отдельно.

Беспроводная связь и Gigabit Ethernet

Встроенный модуль AP6256 поддерживает Wi-Fi 5 в диапазонах 2,4 и 5 ГГц, а также Bluetooth 5.0 с BLE. Беспроводные интерфейсы удобны для сетевого доступа и подключения совместимых устройств без дополнительного USB-адаптера.

Порт Ethernet 10/100/1000 Мбит/с обеспечивает проводное сетевое соединение. Для подачи питания через Ethernet необходимы отдельный совместимый PoE+ HAT и источник PoE+.

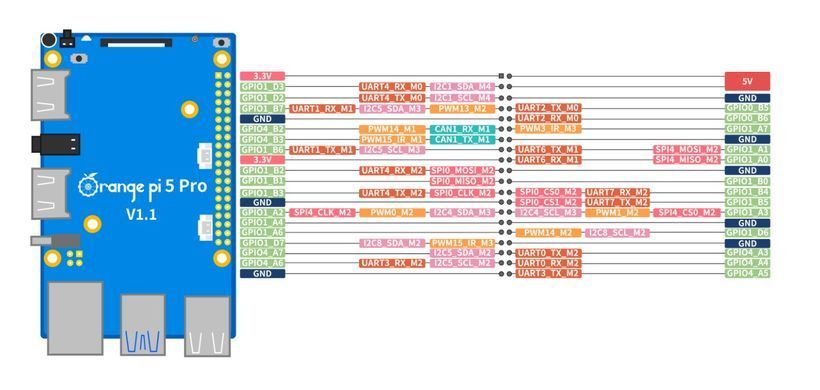

GPIO и подключение периферии

40-контактный разъём с шагом 2,54 мм предоставляет доступ к GPIO, UART, I²C, SPI, PWM и другим настраиваемым функциям. Он позволяет интегрировать плату в системы сбора показаний, управления периферией и автоматизации. Подключение модулей требует проверки распиновки и электрической совместимости.

Для внешних устройств доступны USB 3.1 Gen 1 и USB 2.0. Аудиоподсистема включает кодек ES8388, разъём 3,5 мм и встроенный микрофон. На плате также предусмотрены разъёмы вентилятора и резервного питания часов реального времени.

Питание и программное обеспечение

Питание подаётся через USB Type-C с параметрами 5 В / 5 А. Для длительных вычислений и работы в закрытом корпусе важен эффективный отвод тепла.

Orange Pi 5 Pro поддерживает совместимые образы Orange Pi OS, Ubuntu, Debian и Android 12. Это позволяет выбирать программную среду для серверных, мультимедийных, учебных или прикладных задач.

Технические характеристики

• SoC: Rockchip RK3588S, 8-нм техпроцесс.
• Процессор: 4 × Cortex-A76 до 2,4 ГГц + 4 × Cortex-A55 до 1,8 ГГц.
• Оперативная память: 8 ГБ LPDDR5.
• Графический процессор: Arm Mali-G610.
• Нейронный ускоритель: до 6 TOPS.
• Накопители: microSD, опциональный eMMC, M.2 M-Key для NVMe или SATA SSD.
• Видеовыходы: HDMI 2.1, HDMI 2.0, MIPI DSI.
• Камеры: два четырёхлинейных интерфейса MIPI.
• Беспроводная связь: Wi-Fi 5, Bluetooth 5.0 / BLE.
• Проводная сеть: Gigabit Ethernet.
• PoE+: через отдельный совместимый HAT.
• USB: USB 3.1 Gen 1 и USB 2.0.
• Разъём расширения: 40 контактов, шаг 2,54 мм.
• Питание: USB Type-C, 5 В / 5 А.
• Размеры печатной платы: 89 × 56 мм, толщина 1,6 мм.
• Масса: 62 г.
