Микрокомпьютер Orange Pi 5 Pro 4GB на RK3588S с памятью LPDDR5

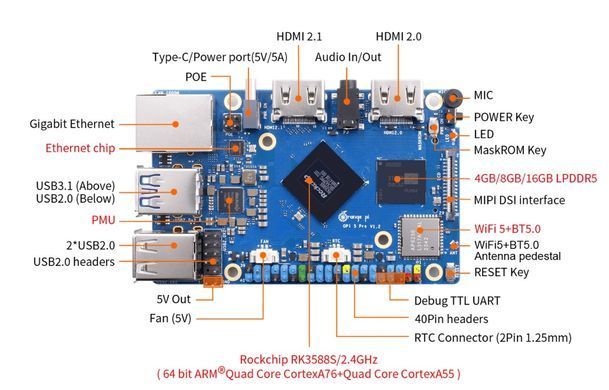

Микрокомпьютер Orange Pi 5 Pro 4GB

Orange Pi 5 Pro 4GB — одноплатный компьютер для программирования, автоматизации, мультимедийных систем и разработки электронных устройств. Модель оснащена восьмиядерным процессором Rockchip RK3588S, 4 ГБ оперативной памяти LPDDR5, графическим ядром Arm Mali-G610 и нейронным ускорителем NPU с вычислительной мощностью до 6 TOPS.

На плате предусмотрены встроенные Wi-Fi 5 и Bluetooth 5.0, Gigabit Ethernet, два выхода HDMI и разъём M.2 для накопителя. Формат 89 × 56 мм удобен для компактных настольных и встраиваемых систем.

Процессор Rockchip RK3588S и память LPDDR5

RK3588S изготовлен по 8-нм техпроцессу и имеет 64-битную архитектуру. Четыре ядра Cortex-A76 работают на частоте до 2,4 ГГц, а четыре Cortex-A55 — до 1,8 ГГц. Сочетание производительных и энергоэффективных ядер подходит для разных вычислительных нагрузок.

В этой модификации установлено 4 ГБ оперативной памяти LPDDR5. Плата подходит для изучения Linux, выполнения скриптов, работы с датчиками, сетевых служб и приложений с умеренными требованиями к RAM. Быстродействие зависит от программного обеспечения, накопителя и охлаждения.

Графика и ускорение машинного обучения

Графическое ядро Arm Mali-G610 обеспечивает аппаратные возможности для обработки графики. Мультимедийная платформа поддерживает декодирование видео до 8K, что позволяет использовать Orange Pi 5 Pro в информационных панелях и системах воспроизведения контента.

Встроенный NPU имеет заявленную производительность до 6 TOPS и поддерживает форматы INT4, INT8 и INT16. Для его использования необходимы совместимое программное окружение, драйверы и подготовленная модель машинного обучения.

Подключение экранов и камер

Выход HDMI 2.1 поддерживает вывод изображения до 8K при 60 Гц, а отдельный HDMI 2.0 — до 4K при 60 Гц. Доступность конкретных режимов определяется дисплеем, кабелем и программной поддержкой.

Дополнительно предусмотрены четырёхлинейный MIPI DSI для совместимого дисплея и два четырёхлинейных интерфейса MIPI для камер. Это позволяет создавать устройства с локальным экраном и средствами получения изображения.

Хранение данных на SSD, eMMC и microSD

Слот M.2 M-Key поддерживает совместимые NVMe SSD или SATA SSD. Накопитель можно использовать для операционной системы, программ, рабочих файлов и журналов.

Также предусмотрены разъём для опционального модуля eMMC и слот microSD. Объём оперативной памяти 4 ГБ не определяет ёмкость хранилища. Поддержка eMMC и SSD не означает их наличия в выбранной конфигурации устройства.

Беспроводные интерфейсы и Ethernet

Модуль AP6256 обеспечивает Wi-Fi 5 в диапазонах 2,4 и 5 ГГц, Bluetooth 5.0 и BLE. Он позволяет подключать плату к беспроводной сети и использовать совместимую периферию.

Ethernet 10/100/1000 Мбит/с предназначен для проводного соединения. Питание через сетевой кабель возможно при использовании отдельного совместимого PoE+ HAT.

GPIO и электронные модули

40-контактный разъём с шагом 2,54 мм предоставляет доступ к GPIO и настраиваемым функциям UART, PWM, I²C, SPI и CAN. Он используется для подключения совместимых датчиков и электронных модулей.

Перед подключением необходимо проверить назначение контактов, напряжение сигналов и потребность в дополнительных трансиверах. Одинаковое количество контактов с платами других производителей не гарантирует совместимость разводки.

Питание и служебные возможности

Питание подаётся через USB Type-C с параметрами 5 В / 5 А. Предусмотрены разъём вентилятора 5 В, разъём резервного питания RTC, кнопки Power, Reset и MaskROM, а также RGB-индикатор.

Производитель указывает поддержку Orange Pi OS, Ubuntu, Debian и Android 12. Устанавливаемый образ должен быть предназначен именно для Orange Pi 5 Pro и поддерживать необходимые интерфейсы.

Технические характеристики

• Тип устройства: одноплатный микрокомпьютер
• Бренд: Orange Pi
• Модель: Orange Pi 5 Pro 4GB
• Однокристальная система: Rockchip RK3588S
• Техпроцесс: 8 нм
• Процессор: восьмиядерный, 64-битный
• Производительные ядра: 4 × Cortex-A76, до 2,4 ГГц
• Энергоэффективные ядра: 4 × Cortex-A55, до 1,8 ГГц
• Оперативная память: 4 ГБ LPDDR5
• Графическое ядро: Arm Mali-G610
• Нейронный ускоритель: NPU, до 6 TOPS
• Форматы вычислений NPU: INT4, INT8, INT16
• Видеовыходы: HDMI 2.1 до 8K при 60 Гц, HDMI 2.0 до 4K при 60 Гц
• Интерфейс дисплея: MIPI DSI, 4 линии
• Интерфейсы камер: 2 × MIPI, по 4 линии
• Wi-Fi: Wi-Fi 5, 2,4 / 5 ГГц
• Bluetooth: 5.0, поддержка BLE
• Беспроводной модуль: AP6256
• Проводная сеть: Ethernet 10/100/1000 Мбит/с
• PoE+: через отдельный совместимый HAT
• USB: поддержка USB 3.1 Gen 1 и USB 2.0
• Накопитель M.2: M-Key, поддержка совместимого NVMe SSD или SATA SSD
• eMMC: разъём для опционального модуля
• Слот карты памяти: microSD / TF
• Разъём расширения: 40 контактов, шаг 2,54 мм
• Аудиокодек: ES8388
• Аудиоразъём: 3,5 мм, вход/выход
• Встроенный микрофон: есть
• Питание: USB Type-C, 5 В / 5 А
• Разъём вентилятора: 5 В, 2 контакта, шаг 1,25 мм
• Разъём резервного питания RTC: 3 В, 2 контакта
• Кнопки: Power, Reset, MaskROM
• Размеры печатной платы: 89 × 56 мм
• Толщина печатной платы: 1,6 мм
• Масса: 62 г
