Микрокомпьютер Orange Pi 5 8GB на Rockchip RK3588S

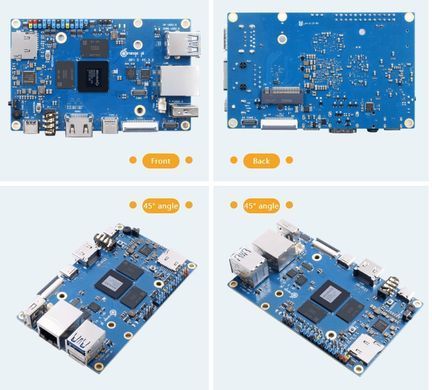

Микрокомпьютер Orange Pi 5 8GB

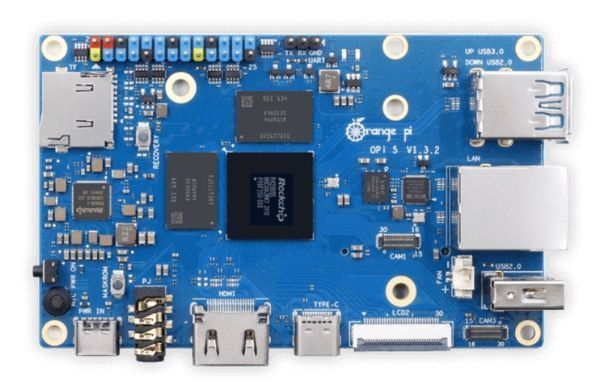

Orange Pi 5 8GB — одноплатный компьютер для программирования, автоматизации, мультимедийных систем и разработки электронных устройств. Модель построена на восьмиядерном процессоре Rockchip RK3588S и оснащена 8 ГБ оперативной памяти LPDDR4/LPDDR4X. Компактная плата объединяет центральный процессор, графическое ядро Mali-G610, нейронный ускоритель и интерфейсы для подключения периферии.

Версия с 8 ГБ памяти подходит для многозадачной работы, запуска нескольких сетевых служб, сред разработки и обработки данных. Плату можно использовать как основу учебного стенда, домашнего сервера, системы мониторинга или устройства с камерой и дисплеем.

Восьмиядерный процессор Rockchip RK3588S

Процессор RK3588S изготовлен по 8-нм техпроцессу и имеет 64-битную архитектуру. Он включает четыре ядра Cortex-A76 и четыре Cortex-A55. Максимальная частота производительных ядер составляет 2,4 ГГц.

Две группы ядер позволяют распределять нагрузку с учётом выполняемых задач. Orange Pi 5 можно применять для запуска скриптов, работы с базами данных, управления подключёнными модулями и тестирования собственного программного обеспечения.

Оперативная память объёмом 8 ГБ

Память LPDDR4/LPDDR4X объёмом 8 ГБ предоставляет больше пространства для одновременной работы приложений по сравнению с версией на 4 ГБ. Это удобно при использовании графического окружения, браузера, редактора кода и фоновых служб.

Дополнительный объём RAM позволяет хранить больше рабочих данных в памяти. При этом быстродействие определяется также процессором, накопителем, охлаждением и оптимизацией программ.

Графика Mali-G610 и нейронный ускоритель

Встроенный графический процессор Arm Mali-G610 обеспечивает аппаратное ускорение 2D- и 3D-графики. Мультимедийные возможности платформы включают поддержку обработки видео с разрешением до 8K.

Нейронный ускоритель NPU имеет заявленную производительность до 6 TOPS и поддерживает вычисления INT4, INT8 и INT16. Для его использования необходимы совместимое программное окружение и подготовленная модель машинного обучения. Наличие NPU не означает автоматического ускорения любого приложения.

Подключение дисплеев и камер

Orange Pi 5 оснащён HDMI 2.1 с заявленной поддержкой вывода изображения до 8K при 60 Гц. Через многофункциональный USB-C доступен DisplayPort 1.4. Дополнительно предусмотрены два выхода MIPI D-PHY для совместимых дисплеев.

Интерфейсы камер позволяют подключать до трёх модулей MIPI. Возможности конкретной конфигурации определяются совместимостью камер, экранов, кабелей и программного обеспечения.

Накопители NVMe и microSD

Разъём M.2 с интерфейсом PCIe 2.0 предназначен для совместимых NVMe SSD. Такой накопитель можно использовать для приложений, журналов, мультимедийных файлов и рабочих данных.

Также предусмотрен слот microSD, обозначаемый как TF. Подходящий накопитель выбирают с учётом необходимой ёмкости и требований проекта к скорости чтения и записи.

Сетевое подключение и периферия

Gigabit Ethernet обеспечивает проводное соединение со скоростью интерфейса до 1000 Мбит/с. Это удобно для локальных серверов, передачи файлов и удалённого управления системой.

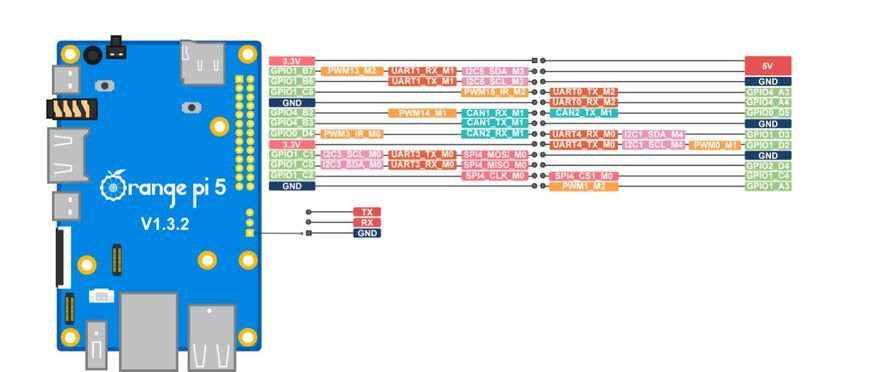

Для периферии доступны один USB 3.0, два USB 2.0 и многофункциональный Type-C. Через 26-контактный разъём расширения можно подключать совместимые электронные модули. Перед подключением необходимо проверить назначение контактов и допустимые электрические параметры.

Операционные системы и сценарии использования

Для Orange Pi 5 заявлена поддержка Orange Pi OS (Droid), Android 12 и Debian 11. Устанавливаемый образ должен быть предназначен именно для этой модели платы.

Orange Pi 5 8GB можно применять для изучения Linux, разработки автоматизации, работы с датчиками и локальной обработки информации. Доступность графического и нейронного ускорения зависит от драйверов и выбранного программного окружения.

Технические характеристики

• Тип устройства: одноплатный микрокомпьютер
• Бренд: Orange Pi
• Модель: Orange Pi 5 8GB
• Процессор: Rockchip RK3588S
• Архитектура: 64-битная
• Количество ядер: 8
• Конфигурация ядер: 4 × Cortex-A76 + 4 × Cortex-A55
• Максимальная частота процессора: до 2,4 ГГц
• Техпроцесс: 8 нм
• Оперативная память: 8 ГБ LPDDR4/LPDDR4X
• Графическое ядро: Arm Mali-G610
• Нейронный ускоритель: NPU, до 6 TOPS
• Вычисления NPU: INT4, INT8, INT16
• Видеовыход: HDMI 2.1, заявленная поддержка до 8K при 60 Гц
• Дополнительный видеовыход: DisplayPort 1.4 через USB-C
• Интерфейсы дисплеев: 2 × MIPI D-PHY
• Интерфейсы камер: подключение до трёх камер MIPI
• Проводная сеть: Gigabit Ethernet
• USB: 1 × USB 3.0, 2 × USB 2.0, многофункциональный Type-C
• Разъём накопителя: M.2 PCIe 2.0 для совместимого NVMe SSD
• Слот карты памяти: microSD / TF
• Разъём расширения: 26-контактный
• Питание: через отдельный USB Type-C
•
