Микрокомпьютер Orange Pi 5 4GB на Rockchip RK3588S

Микрокомпьютер Orange Pi 5 4GB

Orange Pi 5 4GB — одноплатный компьютер для программирования, автоматизации, мультимедийных и инженерных проектов. Модель построена на платформе Rockchip RK3588S, оснащена 4 ГБ оперативной памяти и объединяет центральный процессор, графическое ядро и нейронный ускоритель на одной компактной плате.

Микрокомпьютер можно использовать для обучения, создания сетевых служб, сбора данных с датчиков и разработки собственных устройств. Интерфейсы HDMI, USB, Gigabit Ethernet, MIPI и M.2 позволяют подобрать конфигурацию под конкретную задачу.

Восьмиядерный процессор Rockchip RK3588S

Rockchip RK3588S изготовлен по 8-нм техпроцессу и включает восемь 64-битных процессорных ядер. Четыре Cortex-A76 работают на частоте до 2,4 ГГц, а четыре Cortex-A55 — до 1,8 ГГц. Архитектура объединяет производительные и энергоэффективные ядра для разных типов нагрузки.

Версия с 4 ГБ оперативной памяти LPDDR4/LPDDR4X подходит для приложений с умеренными требованиями к RAM. При выборе программного обеспечения необходимо учитывать количество одновременно работающих процессов и объём обрабатываемых данных.

Графика и встроенный NPU

Графический процессор Arm Mali-G610 MP4 предназначен для графических задач и ускорения обработки изображений. Мультимедийные возможности платформы позволяют применять плату в системах воспроизведения видео и вывода информации на экран.

Нейронный ускоритель NPU имеет заявленную вычислительную мощность до 6 TOPS и поддерживает вычисления INT4, INT8 и INT16. Его можно использовать для выполнения совместимых моделей машинного обучения. Для этого требуются соответствующие инструменты, драйверы и подготовка модели.

Интерфейсы дисплеев и камер

Orange Pi 5 оснащён HDMI 2.1 с заявленной поддержкой вывода изображения до 8K при 60 Гц. Через многофункциональный USB Type-C доступен DisplayPort 1.4. Реальные режимы вывода зависят от операционной системы, драйверов, кабеля и дисплея.

Для совместимых экранов предусмотрены два четырёхлинейных интерфейса MIPI D-PHY TX. Также доступны три интерфейса подключения камер MIPI. Это позволяет создавать устройства с камерой и локальным экраном при наличии необходимой программной поддержки.

Хранение данных и Ethernet

Разъём M.2 M-Key с интерфейсом PCIe 2.0 поддерживает совместимые NVMe SSD. Накопитель можно использовать для программ, рабочих файлов и крупных наборов данных. Дополнительно предусмотрены слот microSD и 16 МБ QSPI NOR Flash для служебных задач загрузки.

Gigabit Ethernet обеспечивает проводное подключение к локальной сети со скоростью интерфейса 10/100/1000 Мбит/с. Для беспроводного соединения необходим отдельный совместимый адаптер. Возможность подключения модуля Wi-Fi через интерфейс расширения не означает наличия встроенного Wi-Fi.

USB и подключение электронных модулей

На плате расположены один USB 3.0, два USB 2.0 и многофункциональный Type-C. Через них подключаются накопители и периферийные устройства с учётом возможностей конкретного порта.

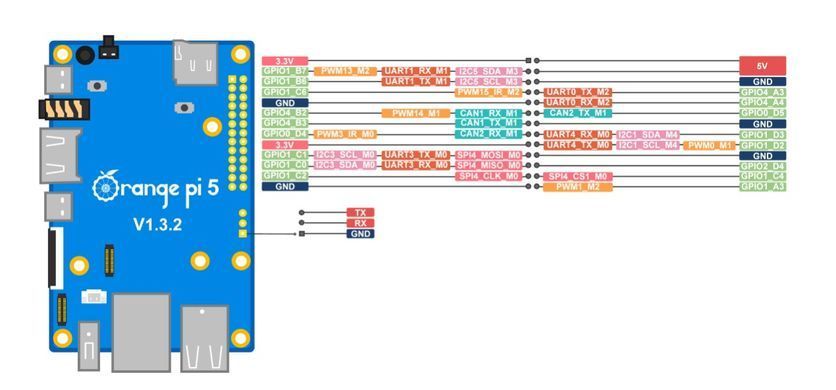

Порт расширения предоставляет доступ к GPIO и функциям UART, PWM, I²C, SPI и CAN. Перед подключением внешнего оборудования необходимо проверить назначение контактов, электрические параметры и потребность в дополнительных интерфейсных модулях.

Питание и операционные системы

Питание подаётся через отдельный USB Type-C с параметрами 5 В / 4 А. Предусмотрены разъём для вентилятора 5 В, кнопки питания, Recovery и MaskROM.

Для Orange Pi 5 доступны совместимые образы Orange Pi OS, Ubuntu, Debian и Android. Операционную систему следует выбирать именно для Orange Pi 5 с учётом поддержки нужной периферии и аппаратного ускорения.

Технические характеристики

• Тип устройства: одноплатный микрокомпьютер
• Бренд: Orange Pi
• Модель: Orange Pi 5 4GB
• Однокристальная система: Rockchip RK3588S
• Техпроцесс: 8 нм
• Процессор: восьмиядерный, 64-битный
• Производительные ядра: 4 × Cortex-A76, до 2,4 ГГц
• Энергоэффективные ядра: 4 × Cortex-A55, до 1,8 ГГц
• Оперативная память: 4 ГБ LPDDR4/LPDDR4X
• Графическое ядро: Arm Mali-G610 MP4
• Нейронный ускоритель: NPU, до 6 TOPS
• Форматы вычислений NPU: INT4, INT8, INT16
• Видеовыход: HDMI 2.1, заявленная поддержка до 8K при 60 Гц
• Дополнительный видеоинтерфейс: DisplayPort 1.4 через USB Type-C
• Интерфейсы дисплеев: 2 × MIPI D-PHY TX, 4 линии
• Интерфейсы камер: 3 × MIPI
• USB: 1 × USB 3.0, 2 × USB 2.0, многофункциональный Type-C
• Проводная сеть: Ethernet 10/100/1000 Мбит/с
• Накопители: microSD, M.2 M-Key для совместимого PCIe NVMe SSD
• Служебная флеш-память: QSPI NOR Flash, 16 МБ
• Аудиокодек: ES8388
• Аудиоразъём: 3,5 мм, вход/выход
• Встроенный микрофон: есть
• Питание: USB Type-C, 5 В / 4 А
• Размеры платы: 100 × 62 мм
• Масса: 46 г
•
